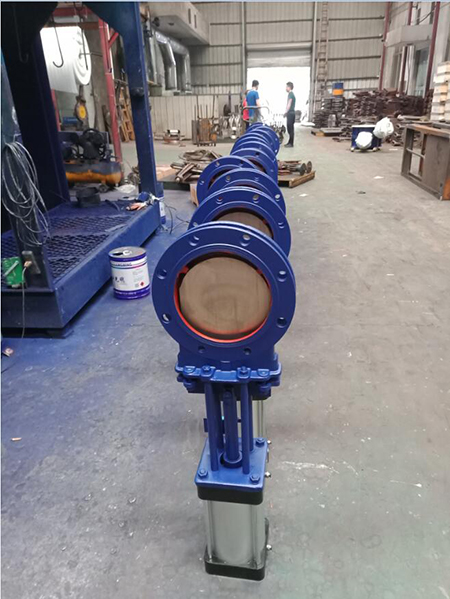

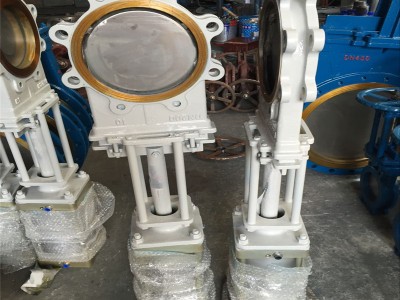

Z643X-10C气动刀型闸阀主要结构与特点：
由阀体、O型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，气动阀门启闭靠气动执行器的气缸动作来完成。采用对夹式结构，体积小，重量轻；完全敞开的通道，可以防止介质在阀内沉积。新研制的U型封圈，可以保证阀门的良好密封性；流阻小，安装维修方便。 闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
Z643X-10C气动刀型闸阀主要性能规范
|
公称压力PN（MPa） |
试验压力（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体 |
密封 |
|||
|
0.6 |
0.9 |
0.66 |
煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 |
≤100℃ |
|
1.0 |
1.5 |
1.1 |
||
Z643X-10C气动刀型闸阀主要外形及连接尺寸（mm）
|
公称压力mm |
L |
D |
D1 |
H |
n-M |
|
|
PN0.6 |
PN1.0 |
|||||
|
50 |
48 |
48 |
125 |
100 |
335 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
363 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
395 |
4-M16 |
|
100 |
50 |
50 |
180 |
155 |
465 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
530 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
630 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
750 |
8-M20 |
|
250 |
70 |
70 |
350 |
318 |
900 |
12-M20 |
|
300 |
70 |
80 |
400 |
368 |
1120 |
12-M20 |
|
350 |
80 |
80 |
460 |
430 |
1260 |
16-M20 |
|
400 |
90 |
90 |
515 |
482 |
1450 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
1600 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
1800 |
20-M22 |
