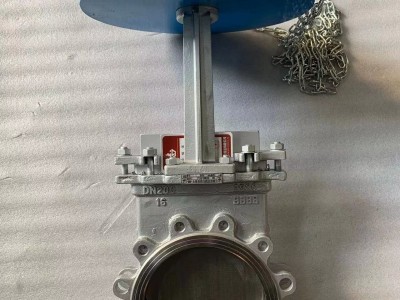

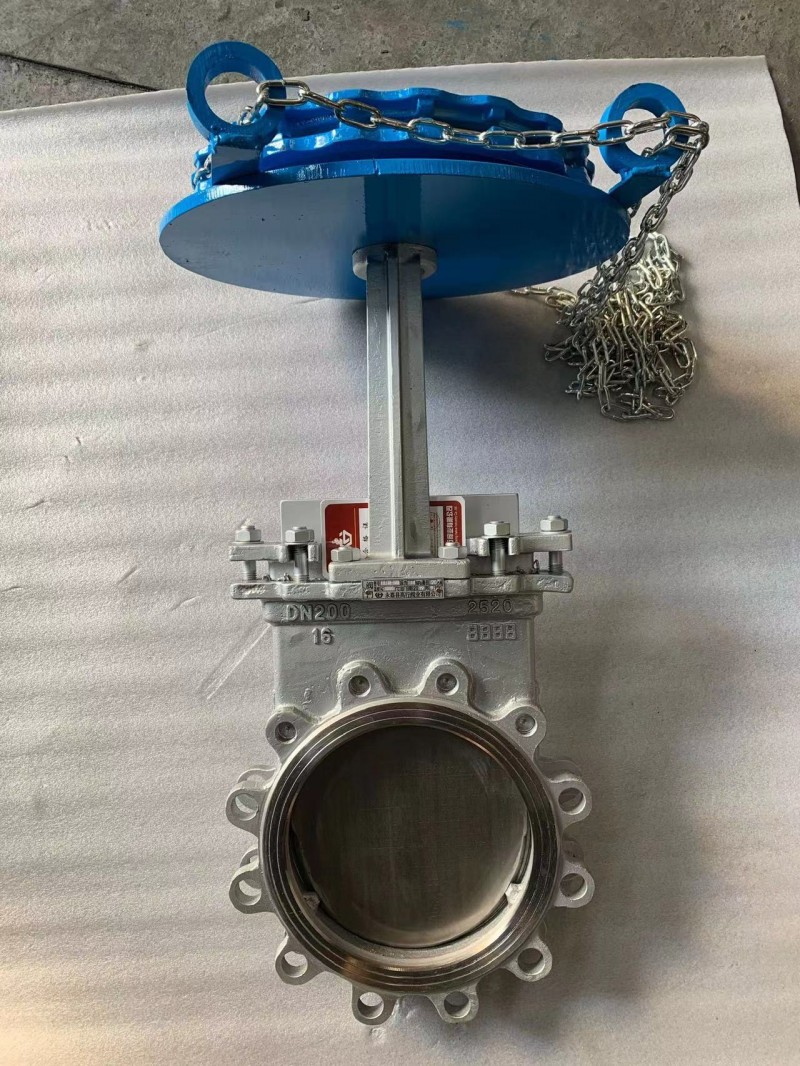

PZL73W-10NR链轮手动刀型闸阀、链条高温闸板阀、耐高温插板门、链轮式耐高温插板阀采用了目前市场上耐高温材料，2520（310S）这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修，价格低，是目前市场上高温阀门的
链轮式耐高温插板阀特点：
1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
2、在刀板上端安装有PTFE、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。
3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。
4、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。
5、刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
链轮式耐高温插板阀主要性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
链轮式耐高温插板阀主要零部件材质：
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
链轮式耐高温插板阀主要外形及连接尺寸(mm)：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
48 |
90 |
110 |
325 |
4-M12 |
1.0 |
50 |
48 |
100 |
125 |
325 |
4-M16 |
|
65 |
48 |
110 |
130 |
340 |
4-M12 |
65 |
48 |
120 |
145 |
340 |
4-M16 |
||
|
80 |
51 |
125 |
150 |
355 |
4-M16 |
80 |
51 |
135 |
160 |
355 |
4-M16 |
||
|
100 |
51 |
145 |
170 |
405 |
4-M16 |
100 |
51 |
155 |
180 |
405 |
8-M16 |
||
|
125 |
57 |
175 |
200 |
440 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
||
|
150 |
57 |
200 |
225 |
520 |
8-M16 |
150 |
57 |
210 |
240 |
520 |
8-M20 |
||
|
200 |
70 |
255 |
280 |
580 |
8-M16 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
||
|
250 |
70 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
||
|
300 |
76 |
362 |
395 |
820 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
||
|
350 |
76 |
412 |
445 |
925 |
12-M20 |
350 |
76 |
428 |
460 |
925 |
16-M20 |
||
|
400 |
89 |
462 |
495 |
1030 |
16-M20 |
400 |
89 |
482 |
515 |
1030 |
16-M22 |
