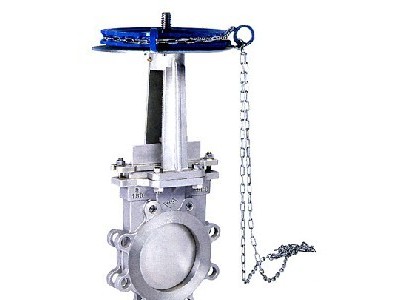

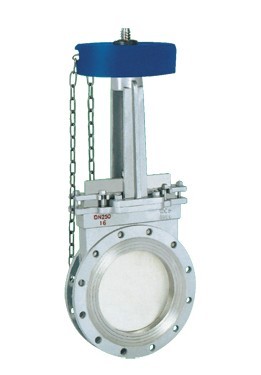

PZL73W-10NR链轮式高温刀型闸阀、高温刀型排渣阀耐温1000度℃ 适用于高温物料的控制，在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制采用了目前市场上耐高温材料，310S跟 2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修。
PZL73W-10NR链轮式高温刀型闸阀型号代表：阀门类型代号：“PZ”表示刀型闸阀；
驱动形式代号：“”表示手动；
连接形式代号：“4”表示法兰式；7代表对夹式
结构形式代号：“3”表示单闸板；
密封面材料代号：“F”表示PTFE ；H,W,y硬密封
PZL73W-10NR链轮式高温刀型闸阀主要零部件材料：
|
阀体、上盖Valve body, upper cap
|
碳钢、不锈钢、310S、2520
|
|
阀板Valve plate
|
碳钢、不锈钢、310S、2520
|
|
阀杆Stem
|
碳钢、不锈钢、310S、2520
|
|
密封圈Seal ring
|
橡胶、四氟、不锈钢、硬质合金、310S、2520
|
PZL73W-10NR链轮式高温刀型闸阀主要性能规范：
|
公称压力Nominal pressure
|
PN
|
|
壳体试验Casing test
|
1.5XPN
|
|
密封试验Leak test
|
1.1XPN
|
|
工作温度Operating temperature
|
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ 硬密封≤1000℃
|
|
适用介质Working medium
|
糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix
|
高温刀闸阀标准;
1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
PZL73W-10NR链轮式高温刀型闸阀外形尺寸 单位：mm
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
N-M
|
D0
|
W（Kg）
|
|
1.0
|
50
|
48
|
100
|
125
|
285
|
4-M16
|
180
|
8
|
|
65
|
48
|
120
|
145
|
298
|
4-M16
|
180
|
10
|
|
|
80
|
51
|
135
|
160
|
315
|
4-M16
|
220
|
12
|
|
|
100
|
51
|
155
|
180
|
365
|
8-M16
|
220
|
14
|
|
|
125
|
57
|
185
|
210
|
400
|
8-M16
|
230
|
22
|
|
|
150
|
57
|
210
|
240
|
475
|
8-M20
|
280
|
29
|
|
|
200
|
70
|
265
|
295
|
540
|
8-M20
|
360
|
38
|
|
|
250
|
70
|
320
|
350
|
630
|
12-M20
|
360
|
66
|
|
|
300
|
76
|
368
|
400
|
780
|
12-M20
|
400
|
100
|
|
|
350
|
76
|
428
|
460
|
885
|
16-M20
|
400
|
119
|
|
|
400
|
89
|
482
|
515
|
990
|
16-M22
|
400
|
195
|
|
|
450
|
89
|
532
|
565
|
1100
|
20-M22
|
530
|
285
|
|
|
500
|
114
|
585
|
620
|
1200
|
20-M22
|
530
|
389
|
|
|
600
|
114
|
685
|
725
|
1450
|
20-M27
|
600
|
529
|
|
|
700
|
127
|
800
|
840
|
1700
|
24-M27
|
600
|
790
|
