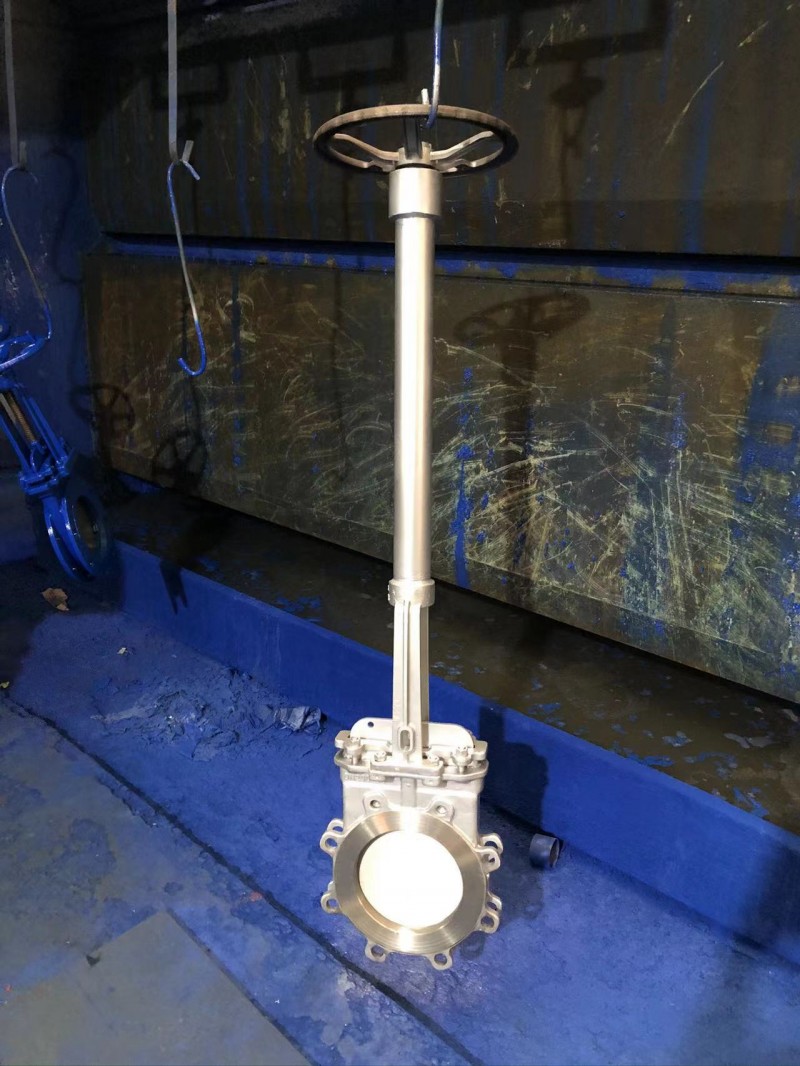

PZL73W-10NR加长杆链轮式高温排渣阀、手动耐高温灰渣阀/PZ43W-10NR-DN150，DN200手动高温灰渣阀，耐高温排渣阀，不锈钢耐磨刀型闸阀用于高温物料的控制，在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工、制药等行业制粉系统中控制输送量的耐高温理想阀门。
手动阀门用手转动手轮，电动阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。
保管、保养、安装和使用
5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装后系统或管路试压时，阀门应处于全开位置。
5.7使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。
5.8使用时，应经常给阀杆梯形螺纹注入润滑剂。
5.9手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。
5.10阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。
5.11电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书"。
加长杆链轮式高温排渣阀、耐高温灰渣阀特点：
高温灰渣阀能适应高温、低温等恶劣环境下工作，特别是在1100℃左右高温下工作，无需任何冷却装置，且不变形的特点，同时闸阀具有手动、电动功能，密封性能好，阀板、阀体均使用离合金材料，尤其是锅炉排灰渣系统中*的阀门。
主要性能规范：
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤1000℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
加长杆链轮式高温排渣阀、耐高温灰渣阀主要零部件材质：
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
加长杆链轮式高温排渣阀、耐高温灰渣阀主要外形及连接尺寸（mm）：
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W（Kg） |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
||
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
||
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
||
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
||
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
||
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
||
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
||
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
||
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
||
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
