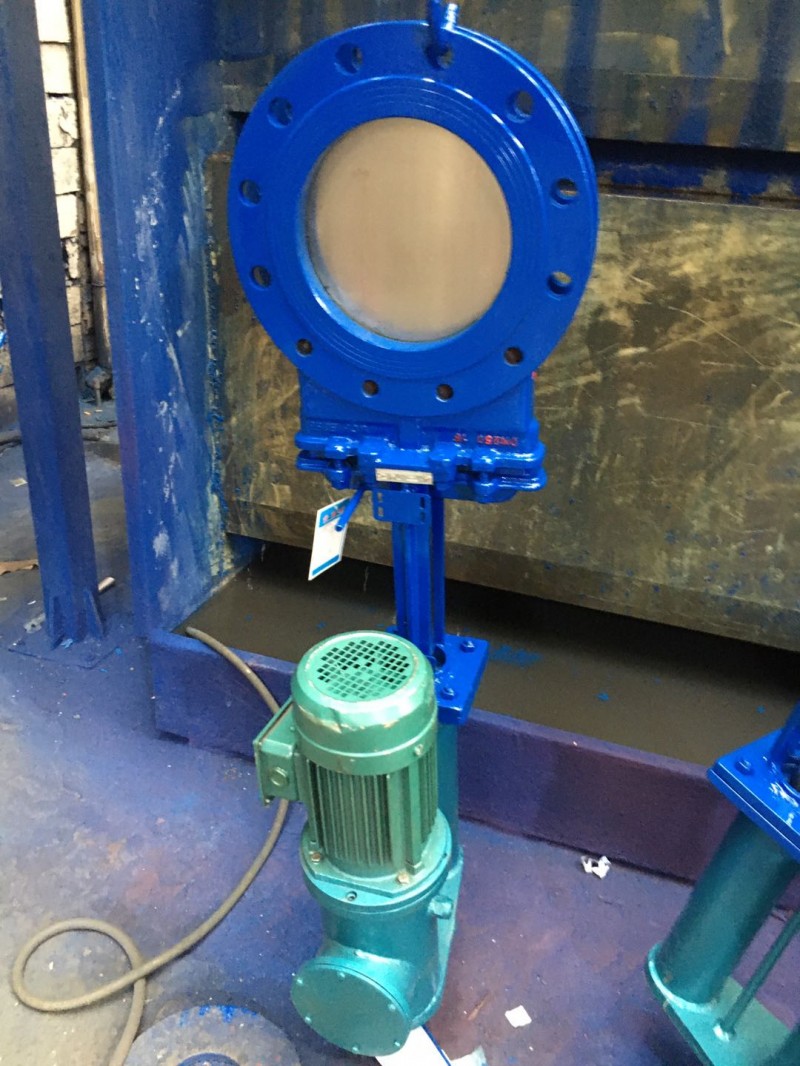

PZ273X/H/Y-10C/16P电液动刀型插板阀，刀型闸板阀，电控液动耐磨刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区的集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。
电液动刀型插板阀，刀型闸板阀产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
电液动刀型插板阀，刀型闸板阀特点：
1、机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
2、无级调力，运行平稳，冲击力小，运用于较高压力场合。
3、节能，液压传动效率高达80%。
4、阀门整体结构紧凑，体积小，无需液压泵站。
5、可控制任意阀位并可锁定。
电液动刀型插板阀，刀型闸板阀性能规范：
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤900℃ |
纸浆、污水、煤浆、灰、渣水混合物 |
电液动刀型插板阀，刀型闸板阀零件材质：
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
电液动刀型插板阀，刀型闸板阀连接尺寸：
|
MPa |
DN |
L |
D1 |
D2 |
H |
A |
B |
N-M |
|
0.6 |
50 |
43 |
90 |
110 |
650 |
160 |
140 |
4-M12 |
|
65 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
|
|
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
|
|
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
|
|
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
|
|
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
|
|
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
|
|
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
|
|
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
|
|
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
|
|
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
|
|
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
|
|
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
|
|
1.0 |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
|
65 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
|
|
80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
|
|
100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
|
|
125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
|
|
150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
|
|
200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
|
|
250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
|
|
300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
|
|
350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
|
|
400 |
102 |
482 |
515 |
1390 |
240 |
220 |
16-M20 |
|
|
450 |
114 |
532 |
565 |
1500 |
240 |
220 |
20-M22 |
|
|
500 |
127 |
585 |
620 |
1600 |
240 |
220 |
20-M22 |
