首页 > 供应产品 > DMZ673H-10C气动暗杆刀型闸阀

DMZ673H-10C气动暗杆刀型闸阀

点击图片查看原图

产品：	浏览次数：33DMZ673H-10C气动暗杆刀型闸阀
品牌：	巨晨
型号：	DMZ673H/F/W-10C
材质：	铸钢、不锈钢
性能：	耐磨，对夹式
单价：	1500.00元/台
最小起订量：	1 台
供货总量：	1000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-09-07 14:19

详细信息

DMZ673X、F、Y、DMZ673H-10C气动暗杆刀型闸阀，暗杆式刀闸阀，耐磨刀形闸阀的新品种，体积小，重量轻，轻型节材，是污水、煤浆、泥浆、空气、渣水混合物、供水、造纸、矿山等待业中的理想产品。刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。
2、DMZ673H-10C气动暗杆刀型闸阀上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。

3、此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。阀杆加长可以根据客户要求定制。

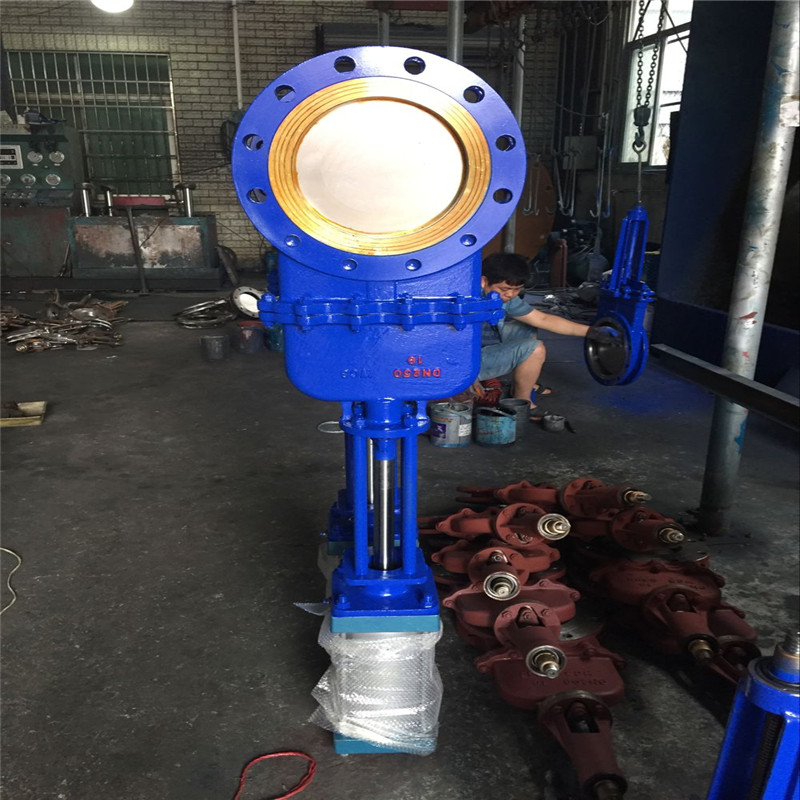

产品实拍：

DMZ673H-10C气动暗杆刀型闸阀可选附件：

序号	附件
1	单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2	接近开关
3	气源处理三联件（包括减压阀、过滤器、油雾器）
4	电/气阀门定位器（调节型用）

DMZ673H-10C气动暗杆刀型闸阀零件材质：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

DMZ673H-10C气动暗杆刀型闸阀性能参数：

公称压力	PN1.0	PN1.6
壳体试验	1.5 Mpa	2.4 Mpa
密封试验	1.1 Mpa	1.8 Mpa
工作温度	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

DMZ673H-10C气动暗杆刀型闸阀连接尺寸（mm）：

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600

DMZ673H-10C气动暗杆刀型闸阀应用范围：

采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。

DMZ673H-10C气动暗杆刀型闸阀安装注意事项

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；本类阀门在管道中一般应当水平安装。
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.气动刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
