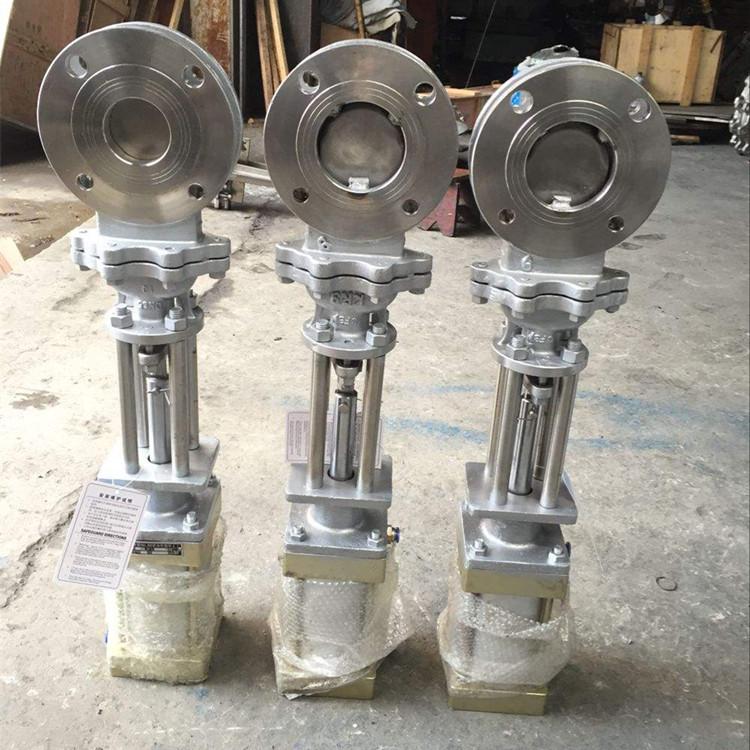

DMZ673X、F、Y-16C、DMZ673H-16C气动暗杆刀型闸阀、不锈钢气动暗杆刀型专用阀是闸阀是污水、煤浆、泥浆、空气、渣水混合物、供水、造纸、矿山等待业中的理想产品。
刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。
DMZ673H-16C气动暗杆刀型闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。
DMZ673H-16C气动暗杆刀型闸阀主要性能规范
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|---|---|---|---|---|
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
DMZ673H-16C气动暗杆刀型闸阀主要零部件材质
| 体、盖 | 闸阀 | 阀杆 | 密封面 |
|---|---|---|---|
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
DMZ673H-16C气动暗杆刀型闸阀主要外形及连接尺寸(mm)
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 4-M16 | 180 | |
| 65 | 46 | 180 | 145 | 120 | 4-M16 | 180 | ||
| 80 | 46 | 195 | 160 | 135 | 4-M16 | 220 | ||
| 100 | 52 | 215 | 180 | 155 | 8-M16 | 220 | ||
| 125 | 56 | 245 | 210 | 185 | 8-M16 | 230 | ||
| 150 | 56 | 280 | 240 | 210 | 8-M20 | 280 | ||
| 200 | 60 | 335 | 295 | 265 | 8-M20 | 360 | ||
| 250 | 68 | 390 | 350 | 320 | 12-M20 | 360 | ||
| 300 | 78 | 440 | 400 | 368 | 12-M20 | 400 | ||
| 350 | 78 | 500 | 460 | 428 | 16-M20 | 400 | ||
| 400 | 102 | 565 | 515 | 482 | 16-M22 | 400 | ||
| 450 | 114 | 615 | 565 | 532 | 20-M22 | 530 | ||
| 500 | 127 | 670 | 620 | 585 | 20-M22 | 530 | ||
| 600 | 154 | 780 | 725 | 685 | 20-M27 | 600 | ||
| 700 | 165 | 895 | 840 | 800 | 24-M27 | 600 | ||
| 800 | 190 | 1010 | 950 | 898 | 24-M30 | 680 | ||
| 900 | 203 | 1110 | 1050 | 1005 | 28-M30 | 680 | ||
| 1000 | 216 | 1220 | 1160 | 1115 | 28-M30 | 700 | ||
| 1200 | 254 | 1450 | 1380 | 1325 | 32-M36 | 800 | ||
| 1.6 | 50 | 43 | 160 | 125 | 99 | 4-M16 | 180 | |
| 65 | 46 | 185 | 145 | 120 | 4-M16 | 180 | ||
| 80 | 46 | 200 | 160 | 135 | 8-M16 | 220 | ||
| 100 | 52 | 220 | 180 | 155 | 8-M16 | 220 | ||
| 125 | 56 | 250 | 210 | 185 | 8-M16 | 230 | ||
| 150 | 56 | 285 | 240 | 210 | 8-M20 | 280 | ||
| 200 | 60 | 340 | 295 | 265 | 12-M20 | 360 | ||
| 250 | 68 | 405 | 355 | 310 | 12-M22 | 360 | ||
| 300 | 78 | 460 | 410 | 375 | 12-M22 | 400 | ||
| 350 | 78 | 520 | 470 | 435 | 16-M22 | 400 | ||
| 400 | 102 | 580 | 525 | 485 | 16-M27 | 400 | ||
| 450 | 114 | 640 | 585 | 545 | 20-M27 | 530 | ||
| 500 | 127 | 715 | 650 | 609 | 20-M30 | 530 | ||
| 600 | 154 | 840 | 770 | 720 | 20-M36 | 600 | ||
| 700 | 165 | 910 | 840 | 788 | 24-M36 | 600 | ||
| 800 | 190 | 1025 | 950 | 898 | 24-M36 | 680 | ||
| 900 | 203 | 1125 | 1050 | 998 | 28-M36 | 680 | ||
| 1000 | 216 | 1255 | 1170 | 1110 | 28-M42 | 700 |
