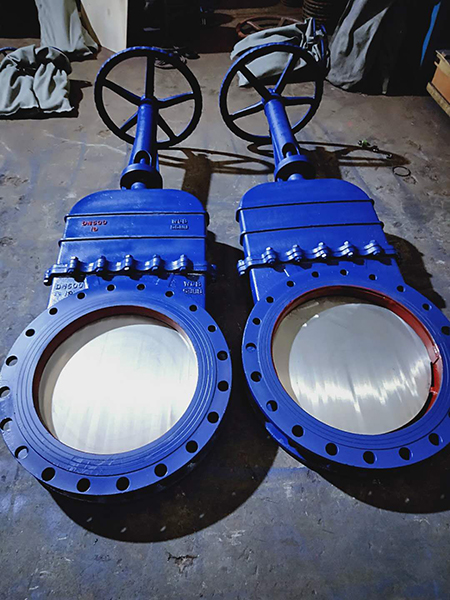

点击图片查看原图
DMZ73H-16P手动暗杆刀型闸阀，DMZ73X、Y /F -16P不锈钢手动暗杆刀闸阀其他技术参数备注：
（1）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（2）传动方式：手动、齿轮传动、气动、电动、电液动等
（3）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（4）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
DMZ73H-16P手动暗杆刀型闸阀又名煤气刀闸阀，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面 与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。
DMZ73H-16P手动暗杆刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用
属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。
DMZ73H-16P手动暗杆刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用
属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。
DMZ73H-16P手动暗杆刀型闸阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
DMZ73H-16P手动暗杆刀型闸阀性能参数：
公称压力 PN
壳体试验 1.5 Mpa
密封试验 1.1 Mpa
工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物
DMZ73H-16P手动暗杆刀型闸阀零件材质：
阀体、上盖 碳钢、不锈钢
阀板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、硬质合金
公称压力 PN
壳体试验 1.5 Mpa
密封试验 1.1 Mpa
工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物
DMZ73H-16P手动暗杆刀型闸阀零件材质：
阀体、上盖 碳钢、不锈钢
阀板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、硬质合金
DMZ73H-16P手动暗杆刀型闸阀的外形及连接尺寸（mm）：
|
压力
|
口径
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
1.0
|
150
|
70
|
280
|
240
|
210
|
475
|
8-M20
|
280
|
|
200
|
80
|
335
|
295
|
265
|
540
|
8-M20
|
360
|
|
|
250
|
85
|
390
|
350
|
320
|
630
|
12-M20
|
360
|
|
|
300
|
100
|
440
|
400
|
368
|
780
|
12-M20
|
400
|
|
|
350
|
100
|
500
|
460
|
428
|
885
|
16-M20
|
400
|
|
|
400
|
110
|
565
|
515
|
482
|
990
|
16-M22
|
400
|
|
|
450
|
120
|
615
|
565
|
532
|
1100
|
20-M22
|
530
|
|
|
500
|
130
|
670
|
620
|
585
|
200
|
20-M22
|
530
|
|
|
600
|
140
|
780
|
725
|
685
|
1450
|
20-M27
|
600
|
|
|
700
|
165
|
895
|
840
|
800
|
1700
|
24-M27
|
600
|
|
|
800
|
190
|
1010
|
950
|
905
|
2000
|
24-M30
|
680
|
|
|
900
|
200
|
1110
|
1050
|
1005
|
2300
|
28-M30
|
680
|
|
|
1000
|
|
1220
|
1160
|
1150
|
2780
|
28-M33
|
配电动
|
|
|
1200
|
|
1450
|
1380
|
1325
|
3360
|
32-M36
|
||
|
1400
|
|
1675
|
1590
|
1525
|
3920
|
36-M39
|
||
|
1600
|
|
1915
|
1820
|
1750
|
4480
|
40-M45
|
||
|
1800
|
