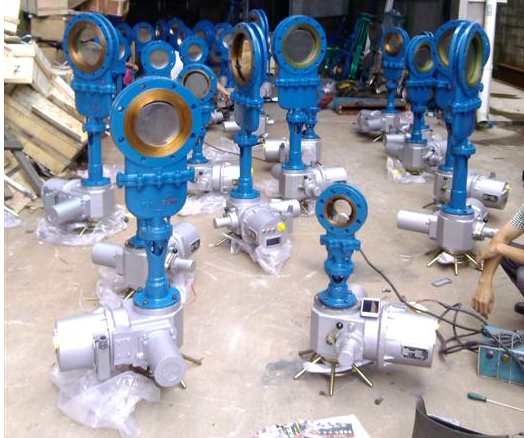

DMZ973X-16C电动暗杆刀型闸阀，DMZ973X、H、Y-16C电动暗杆式刀闸阀，耐磨不锈钢刀闸阀属带盖对夹法兰式、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，暗杆电动刀型闸阀是种应用性强的新型更新替代阀门产品。
可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。
1 阀体材质:铸钢(WCB)、不锈钢（304、316）、2520
2 公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
3 公称通径：DN50-600mm NPS2"-24"
4 适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)
5 连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
6 密封型式：硬密封（H、Y）、软密封（X、F）
7 泄漏量:硬密封：D级（液体0.1XDNmm3/s）、软密封：（零泄漏）
8 驱动方式：电动执行器（开关型、调节型、防爆型、智能体式）
DMZ973X-16C电动暗杆刀型闸阀性能参数
|
公称压力 |
壳体试验（Mpa) |
密封封试验（Mpa) |
工作温度 |
通用介质 |
||||||
|
0.6、1.0、1.6 |
0.9、1.5、2.4 |
0.7、1.1、1.8 |
≤900℃ |
纸浆、污水、煤装浆、灰、渣水混全物 |
||||||
DMZ973X-16C电动暗杆刀型闸阀零部件材料
|
阀体、阀盖 |
闸板 |
阀杆 |
密封阀座 |
填料 |
||||||
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金、 |
盘根 |
||||||
DMZ973X-16C电动暗杆刀型闸阀主要外形及连接尺寸(mm)
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
65
|
46
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
|
|
80
|
46
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
|
100
|
52
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
125
|
56
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
150
|
56
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
|
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
|
|
250
|
68
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
|
|
300
|
78
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
|
|
350
|
78
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
|
|
400
|
102
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
|
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
|
|
500
|
127
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
|
|
600
|
154
|
780
|
725
|
685
|
1800
|
20-M27
|
600
|
|
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
|
|
800
|
190
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
|
|
900
|
203
|
1110
|
1050
|
1005
|
2680
|
28-M30
|
680
|
|
|
1000
|
216
|
1220
|
1160
|
1115
|
3100
|
28-M30
|
700
|
|
|
1200
|
254
|
1450
|
1380
|
1325
|
3450
|
32-M36
|
800
|
|
|
1.6
|
50
|
43
|
160
|
125
|
99
|
330
|
4-M16
|
180
|
|
65
|
46
|
185
|
145
|
120
|
360
|
4-M16
|
180
|
|
|
80
|
46
|
200
|
160
|
135
|
390
|
8-M16
|
220
|
|
|
100
|
52
|
220
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
125
|
56
|
250
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
150
|
56
|
285
|
240
|
210
|
600
|
8-M20
|
280
|
|
|
200
|
60
|
340
|
295
|
265
|
700
|
12-M20
|
360
|
|
|
250
|
68
|
405
|
355
|
310
|
840
|
12-M22
|
360
|
|
|
300
|
78
|
460
|
410
|
375
|
960
|
12-M22
|
400
|
|
|
350
|
78
|
520
|
470
|
435
|
1110
|
16-M22
|
400
|
|
|
400
|
102
|
580
|
525
|
485
|
1250
|
16-M27
|
400
|
|
|
450
|
114
|
640
|
585
|
545
|
1380
|
20-M27
|
530
|
|
|
500
|
127
|
715
|
650
|
609
|
1530
|
20-M30
|
530
|
|
|
600
|
154
|
840
|
770
|
720
|
1800
|
20-M36
|
600
|
|
|
700
|
165
|
910
|
840
|
788
|
2150
|
24-M36
|
600
|
|
|
800
|
190
|
1025
|
950
|
898
|
2420
|
24-M36
|
680
|
|
|
900
|
203
|
1125
|
1050
|
998
|
2680
|
28-M36
|
680
|
|
|
1000
|
216
|
1255
|
1170
|
1110
|
3100
|
28-M42
|
700
|
|
|
1200
|
254
|
1485
|
1390
|
1325
|
3450
|
32-M48
|
