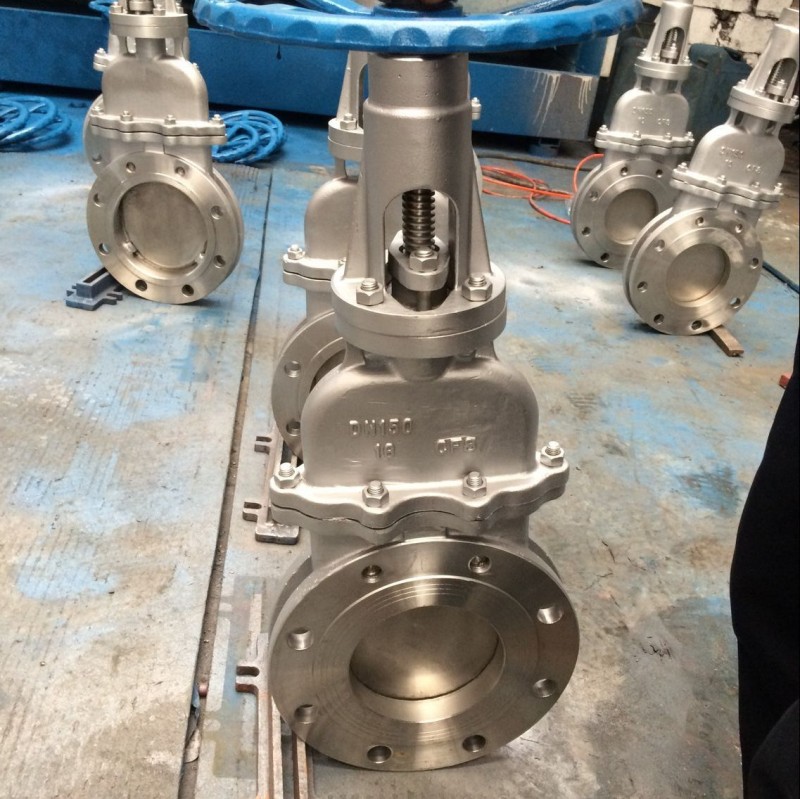

DMZ73W/H/Y-10NR耐高温手动暗杆刀型闸阀、耐磨暗板刀闸阀、暗板式闸板阀新产品概述

此刀形闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。

此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
耐高温手动暗杆刀型闸阀、耐磨暗板刀闸阀、暗板式闸板阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。
特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。
设计制造 Design and manufacture:JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92

耐高温手动暗杆刀型闸阀、耐磨暗板刀闸阀、暗板式闸板阀主要零部件材质 Key parts material

阀体、上盖Valve body, upper cap	碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate	不锈钢stainless steel
阀杆Stem	不锈钢stainless steel
密封圈Seal ring	橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy

耐高温手动暗杆刀型闸阀、耐磨暗板刀闸阀、暗板式闸板阀主要性能规范 Key performance indicators

公称压力Nominal pressure	PN
壳体试验Casing test	1.5XPN
密封试验Leak test	1.1XPN
工作温度Operating temperature	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃  Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium	纸浆、污水、煤煤气等paper pulp, sewage, coal slurry

耐高温手动暗杆刀型闸阀、耐磨暗板刀闸阀、暗板式闸板阀主要外形及连接尺寸(mm)：



MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
