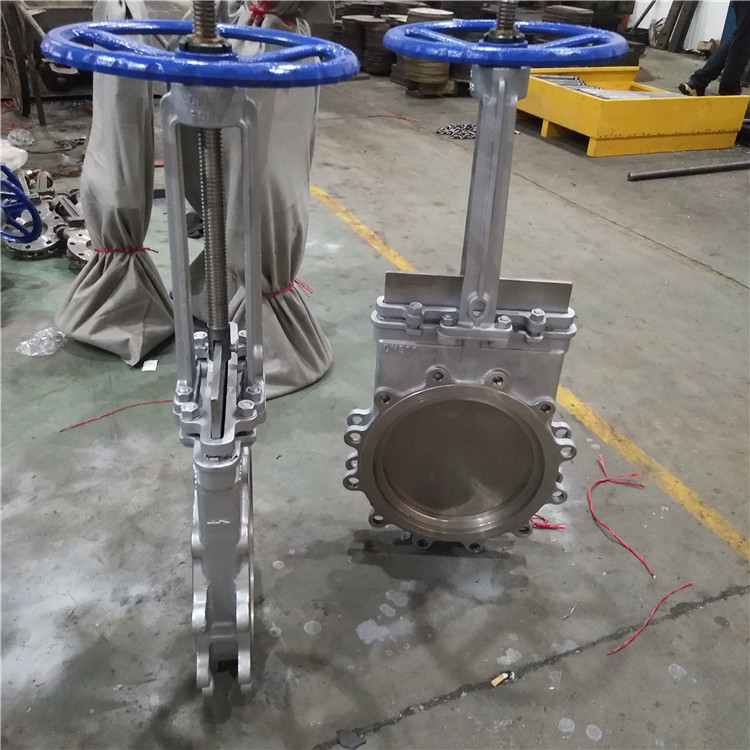

PZ73X、H、Y、F-10P、16P手动不锈钢插板阀，不锈钢手动插板门，耐磨刀型闸板阀、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢，具有排渣功能的的闸阀。采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
手动不锈钢插板阀产品性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
手动不锈钢插板阀主要零部件材质
|
体、盖
|
闸阀
|
阀杆
|
密封面
|
|
不锈钢、碳钢、灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|
手动不锈钢插板阀主要外形及连接尺寸
|
MPa
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
N-M
|
D0
|
W（Kg）
|
|
1.0
|
50
|
43
|
160
|
125
|
100
|
330
|
4-M16
|
180
|
|
|
65
|
46
|
180
|
145
|
120
|
360
|
4-M16
|
180
|
||
|
80
|
46
|
195
|
160
|
135
|
390
|
4-M16
|
220
|
|
|
|
100
|
52
|
215
|
180
|
155
|
440
|
8-M16
|
220
|
|
|
|
125
|
56
|
245
|
210
|
185
|
510
|
8-M16
|
230
|
|
|
|
150
|
56
|
280
|
240
|
210
|
600
|
8-M20
|
280
|
||
|
200
|
60
|
335
|
295
|
265
|
700
|
8-M20
|
360
|
||
|
250
|
68
|
390
|
350
|
320
|
840
|
12-M20
|
360
|
||
|
300
|
78
|
440
|
400
|
368
|
960
|
12-M20
|
400
|
||
|
350
|
78
|
500
|
460
|
428
|
1110
|
16-M20
|
400
|
||
|
400
|
102
|
565
|
515
|
482
|
1250
|
16-M22
|
400
|
||
|
450
|
114
|
615
|
565
|
532
|
1380
|
20-M22
|
530
|
||
|
500
|
127
|
670
|
620
|
585
|
1530
|
20-M22
|
530
|
||
|
600
|
154
|
780
|
725
|
685
|
1800
|
20-M27
|
600
|
||
|
700
|
165
|
895
|
840
|
800
|
2150
|
24-M27
|
600
|
||
|
800
|
190
|
1010
|
950
|
898
|
2420
|
24-M30
|
680
|
手动不锈钢插板阀产品特点：
1.超短结构长度，节省材料，可使管路系统整体重量大大减轻。
占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
2.闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
3.上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
4.闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
