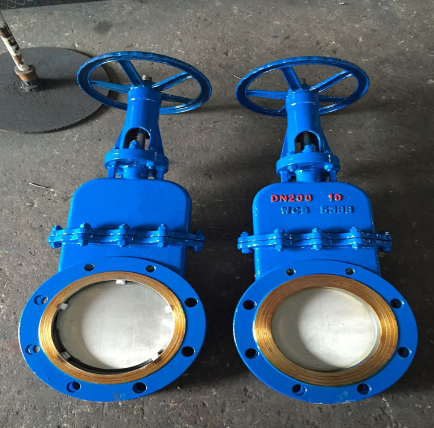

DMZ73X-10C、16P手动暗杆刀型闸阀,DMZ73H/Y/F-手动暗杆式刀闸阀特点
刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。
此种刀形闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。
DMZ73X手动暗杆刀型闸阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
DMZ73X手动暗杆刀型闸阀性能参数：
公称压力 PN
壳体试验 1.5 Mpa
密封试验 1.1 Mpa
工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物
DMZ73X手动暗杆刀型闸阀零件材质：
阀体、上盖 碳钢、不锈钢
阀板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、硬质合金
DMZ73X手动暗杆刀型闸阀主要外形及连接尺寸：
|
公称压力（MPa） |
公称通径（mm） |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0MPa |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
200 |
80 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
85 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
100 |
440 |
400 |
368 |
480 |
12-M20 |
400 |
|
|
350 |
100 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
|
400 |
110 |
565 |
515 |
782 |
990 |
16-M22 |
400 |
|
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
140 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
|
900 |
200 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
|
|
1000 |
|
1220 |
1160 |
1150 |
2780 |
28-M33 |
配电动 |
|
|
1200 |
|
1450 |
1380 |
1325 |
3360 |
32-M36 |
||
|
1400 |
|
1675 |
1590 |
1525 |
3920 |
36-M39 |
||
|
1600 |
|
1915 |
1820 |
1750 |
4480 |
40-M45 |
