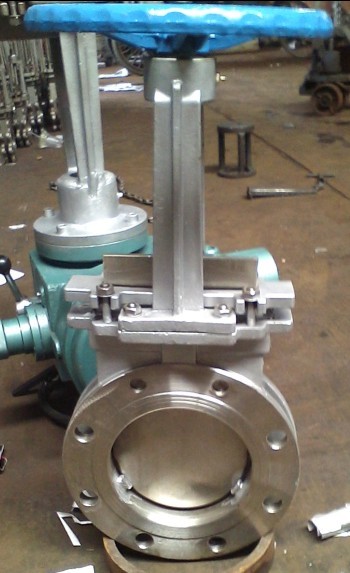

点击图片查看原图
PZ73F-16C手动插板阀，PZ73X、H、Y -16C耐磨刀型插板阀具有切断介质的功能，使得阀门关闭不受介质阻塞。此阀门一般用于纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。压力范围一般都1.6MPa以内使用，温度一般在120℃以下使用，高温也可以用特殊材质代替使用。根据密封性能要求可以分软密封和硬密封。软密封可以达到0泄露，硬密封根据不同泄露等级检验。
PZ73F-16C手动插板阀特点:
1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
2、在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。
3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。
4、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。
5、刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
PZ73F-16C手动插板阀性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃-425℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ73F-16C手动插板阀零部件材料：
|
阀体 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
PZ73F-16C手动插板阀主要连接尺寸：
|
压力MPa |
口径DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
- |
|
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
- |
|
|
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
- |
|
|
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
- |
|
|
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
- |
|
|
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
- |
|
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
- |
|
|
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
- |
|
|
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
- |
|
|
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
- |
|
|
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
- |
|
|
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
- |
|
|
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
- |
|
|
600 |
154 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
- |
|
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
- |
|
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24-M30 |
680 |
- |
|
|
900 |
203 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
- |
|
|
1000 |
216 |
1220 |
1160 |
1115 |
2500 |
28-M30 |
700 |
- |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
2800 |
32-M36 |
800 |
- |
|
|
1.6 |
50 |
43 |
160 |
125 |
99 |
285 |
4-M16 |
180 |
- |
|
65 |
46 |
185 |
145 |
120 |
295 |
4-M16 |
180 |
- |
|
|
80 |
46 |
200 |
160 |
135 |
315 |
8-M16 |
220 |
- |
|
|
100 |
52 |
220 |
180 |
155 |
365 |
8-M16 |
220 |
- |
|
|
125 |
56 |
250 |
210 |
185 |
400 |
8-M16 |
230 |
- |
|
|
150 |
56 |
285 |
240 |
210 |
475 |
8-M20 |
280 |
- |
|
|
200 |
60 |
340 |
295 |
265 |
540 |
12-M20 |
360 |
- |
|
|
250 |
68 |
405 |
355 |
310 |
630 |
12-M22 |
360 |
- |
|
|
300 |
78 |
460 |
410 |
375 |
780 |
12-M22 |
400 |
- |
|
|
350 |
78 |
520 |
470 |
435 |
885 |
16-M22 |
400 |
- |
|
|
400 |
102 |
580 |
525 |
485 |
990 |
16-M27 |
400 |
- |
|
|
450 |
114 |
640 |
585 |
545 |
1100 |
20-M27 |
530 |
- |
|
|
500 |
127 |
715 |
650 |
609 |
1200 |
20-M30 |
530 |
- |
|
|
600 |
154 |
840 |
770 |
720 |
1450 |
20-M36 |
600 |
- |
|
|
700 |
165 |
910 |
840 |
788 |
1700 |
24-M36 |
600 |
- |
