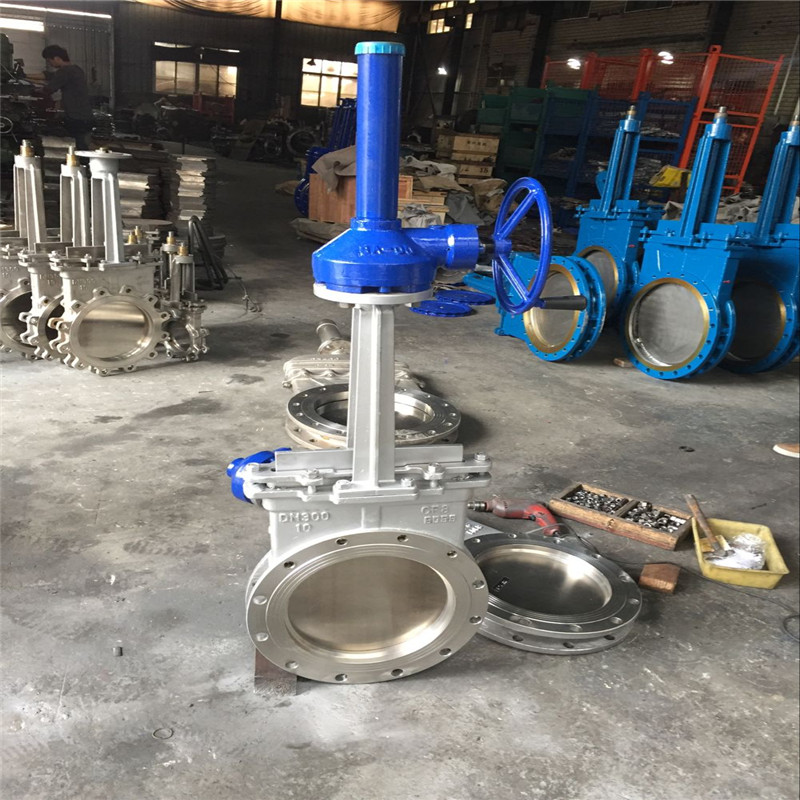

全圆阀体、填料均为精密铸造，其中阀体采用圆体式整体铸造，材质可根据用户需要选用2520、304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
1.公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公称通径：DN50～500mm NPS 2"～20"
3.适用温度：-38～＋200℃（具体温度范围视密封副材质和介质性质而定）
4.连接法兰：ANSI B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式：硬密封、软密封
7.泄漏量：硬密封：D级（液体0.1×DN mm3／s）软密封：A级 （零泄漏）
8.配套附件：安装法兰

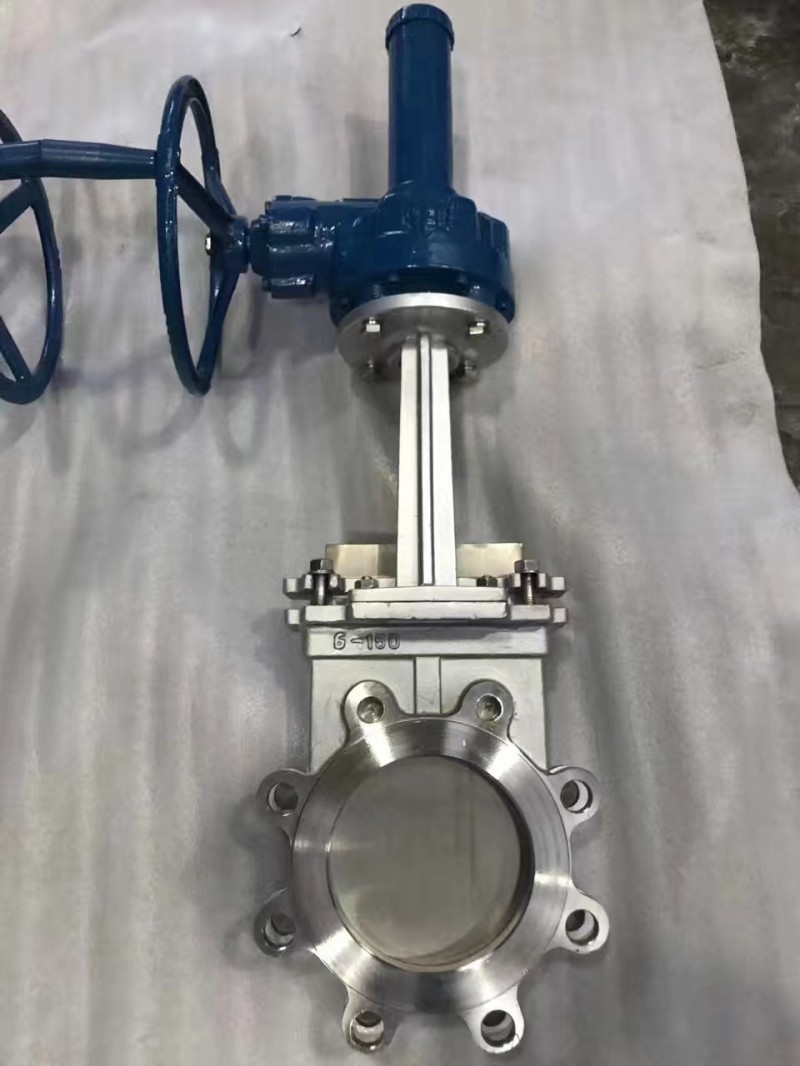

伞齿轮耐高温灰渣阀特点：
1、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
2、在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。
3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。
4、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。
5、伞齿轮对夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
伞齿轮耐高温灰渣阀性能参数：
|
公称压力
|
PN
|
|
壳体试验
|
1.5 Mpa
|
|
密封试验
|
1.1 Mpa
|
|
工作温度
|
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤1000℃
|
|
适用介质
|
糖浆、纸浆、污水、煤浆、灰、渣水混合物
|
伞齿轮耐高温灰渣阀零件材质：
|
阀体、上盖
|
碳钢、不锈钢
|
|
阀板
|
不锈钢
|
|
阀杆
|
不锈钢
|
|
密封圈
|
橡胶、四氟、不锈钢、硬质合金
|
伞齿轮耐高温灰渣阀连接尺寸(mm)：
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | |
| 80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | |
| 100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | |
| 125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |
| 150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | |
| 200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | |
| 250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | |
| 300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | |
| 350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | |
| 400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 |
