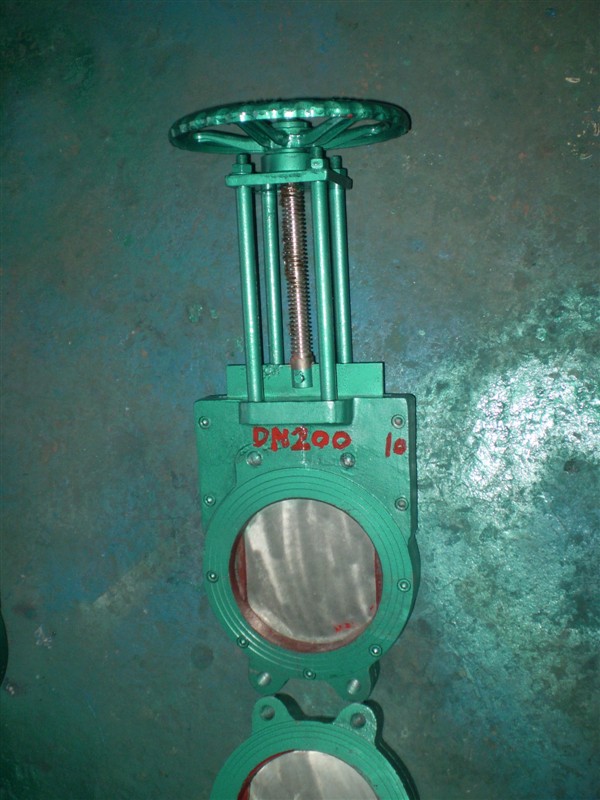

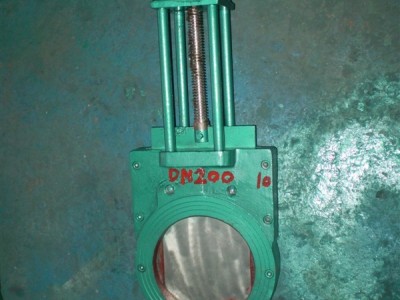

Z73X-10铸铁手动浆液阀，耐磨浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，介质外泄等缺点。闸板采用刀形结构，解决了灰浆沉淀密封槽内，阀门关闭不严，外泄漏等问题。
Z73X-10铸铁手动浆液阀产品特点：
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵活
4、驱动方式为手动型式
Z73X-10铸铁手动浆液阀引用标准：
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
Z73X-10铸铁手动浆液阀性能材料：
|
型号 |
Z73X-2.5 |
Z73X-6 |
Z73X-10 |
Z73X-16 |
|
|
工作压力（MPa） |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
适用介质 |
煤浆、糠浆、纸浆、泥浆、污水、矿渣等 |
||||
|
适用温度（℃） |
≤120 |
||||
|
材料 |
阀体 |
灰铸铁 |
|||
|
闸板 |
铬镍钛不锈钢 |
||||
|
阀体密封圈 |
合成橡胶或聚四氟乙烯 |
||||
|
阀杆 |
铬不锈钢 |
||||
|
支架 |
碳素钢 |
||||
|
填料 |
聚四氟乙烯 |
||||
Z73X-10铸铁手动浆液阀连接尺寸：
|
公称通径DN |
L |
D |
D1 |
D0 |
H |
n-M |
|
|
PN6 |
PN10 |
||||||
|
50 |
48 |
48 |
125 |
100 |
180 |
295 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
180 |
305 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
220 |
330 |
8-M16 |
|
100 |
50 |
50 |
180 |
155 |
220 |
380 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
240 |
415 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
280 |
490 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
280 |
550 |
8-M20 |
|
250 |
70 |
70 |
350 |
320 |
360 |
693 |
12-M20 |
|
300 |
80 |
80 |
400 |
368 |
400 |
796 |
12-M20 |
|
350 |
80 |
90 |
460 |
428 |
400 |
895 |
16-M20 |
|
400 |
90 |
120 |
515 |
482 |
500 |
1004 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
500 |
1110 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
600 |
1210 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
700 |
1460 |
20-M27 |
