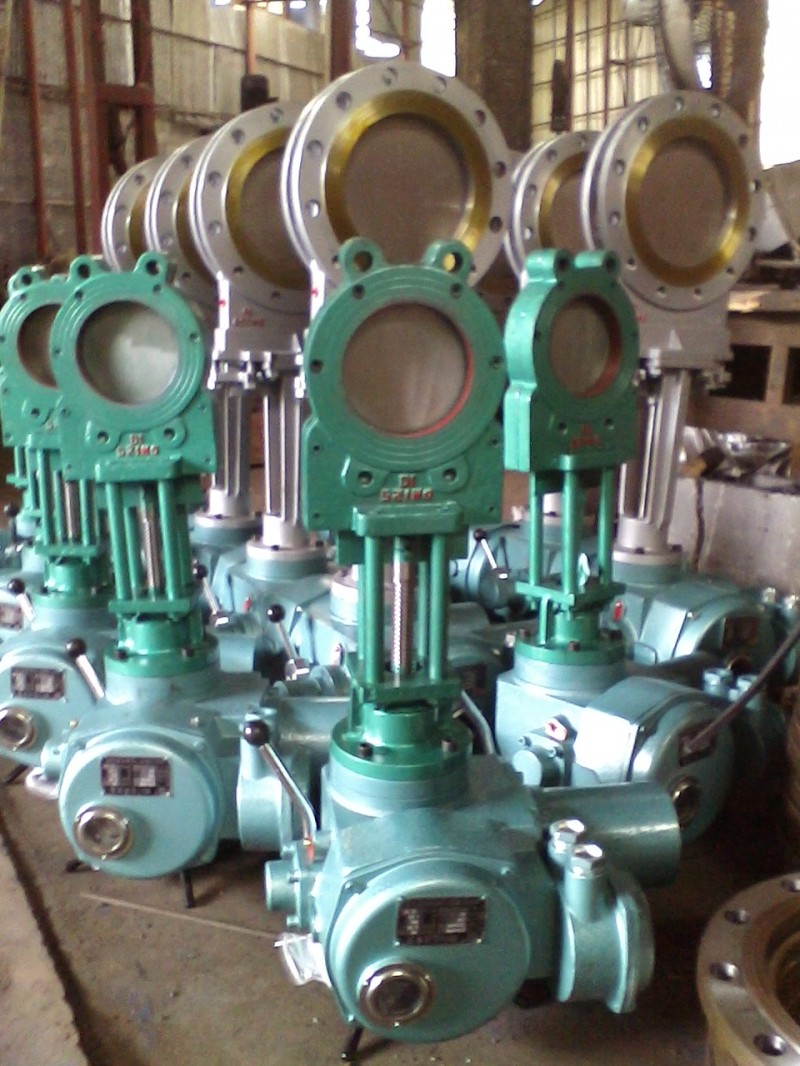

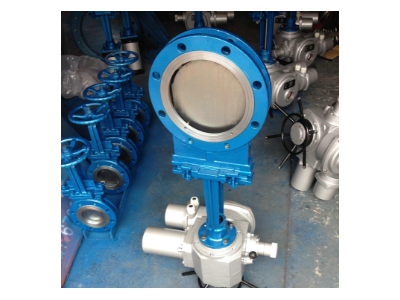

PZ973X/H/Y-10C/16C电动耐磨浆液阀，对夹式刀型耐磨浆液阀产品特点
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵活
电动耐磨浆液阀结构形体及特征
a、阀体结构形式及密封方式
本厂新型浆液阀分对夹式和整体式两种，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构：整体式阀体密封采用“0"型复合密封结构，克服了原对夹式浆液阀采用“U"型密封垫受力后移易位和变形、介质外泄等特点。闸板采用刀型结构，解决了灰浆沉淀在密封槽内而使阀门关闭不严、外泄漏等问题。
b、驱动装置
手动装置：操作简单，适用于力矩较小阀门。
电液动装置：适用于力矩较大，力和速度可调，可任意位置琐定的阀门装置。
电动耐磨浆液阀引用标准
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
浆液阀适用介质
采矿、钢铁工业——用于煤浆、滤渣浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。
电站除灰——用于灰渣浆。
电动耐磨浆液阀主要外形及连接尺寸(mm)：
|
公称压力MPa |
试验压力 |
工作温度 |
适用介质 |
|
|
壳体MPa |
密封MPa |
|||
|
0.6 |
0.9 |
0.66 |
≤80℃ |
纸浆、煤浆、水、灰渣 煤浆、糠浆、泥浆、污水、矿渣等 |
|
1.0 |
1.5 |
1.1 |
≤80℃ |
|
电动耐磨浆液阀主要外形及连接尺寸(mm)：
|
公称通径DN |
L |
D |
D1 |
D0 |
H |
n-M |
|
|
PN6 |
PN10 |
||||||
|
50 |
48 |
48 |
125 |
100 |
180 |
295 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
180 |
305 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
220 |
330 |
8-M16 |
|
100 |
50 |
50 |
180 |
155 |
220 |
380 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
240 |
415 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
280 |
490 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
280 |
550 |
8-M20 |
|
250 |
70 |
70 |
350 |
320 |
360 |
693 |
12-M20 |
|
300 |
80 |
80 |
400 |
368 |
400 |
796 |
12-M20 |
|
350 |
80 |
90 |
460 |
428 |
400 |
895 |
16-M20 |
|
400 |
90 |
120 |
515 |
482 |
500 |
1004 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
500 |
1110 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
600 |
1210 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
700 |
1460 |
20-M27 |
|
700 |
140 |
140 |
840 |
800 |
800 |
1680 |
24-M27 |
|
800 |
190 |
190 |
950 |
905 |
800 |
1910 |
24-M30 |
|
900 |
203 |
203 |
1050 |
1005 |
800 |
2130 |
28-M30 |
|
1000 |
216 |
216 |
1160 |
1115 |
800 |
2350 |
28-M30 |
|
1200 |
254 |
254 |
1380 |
1325 |
800 |
2650 |
32-M30 |
