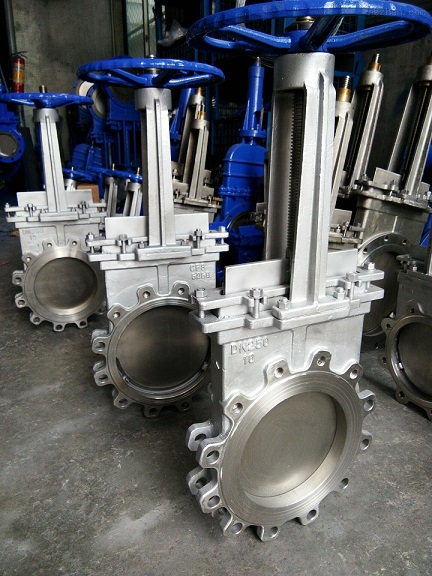

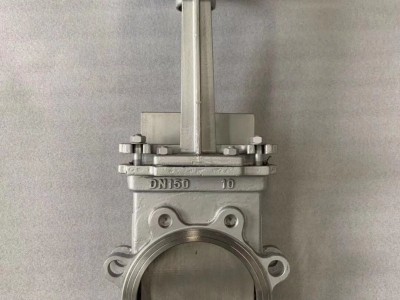

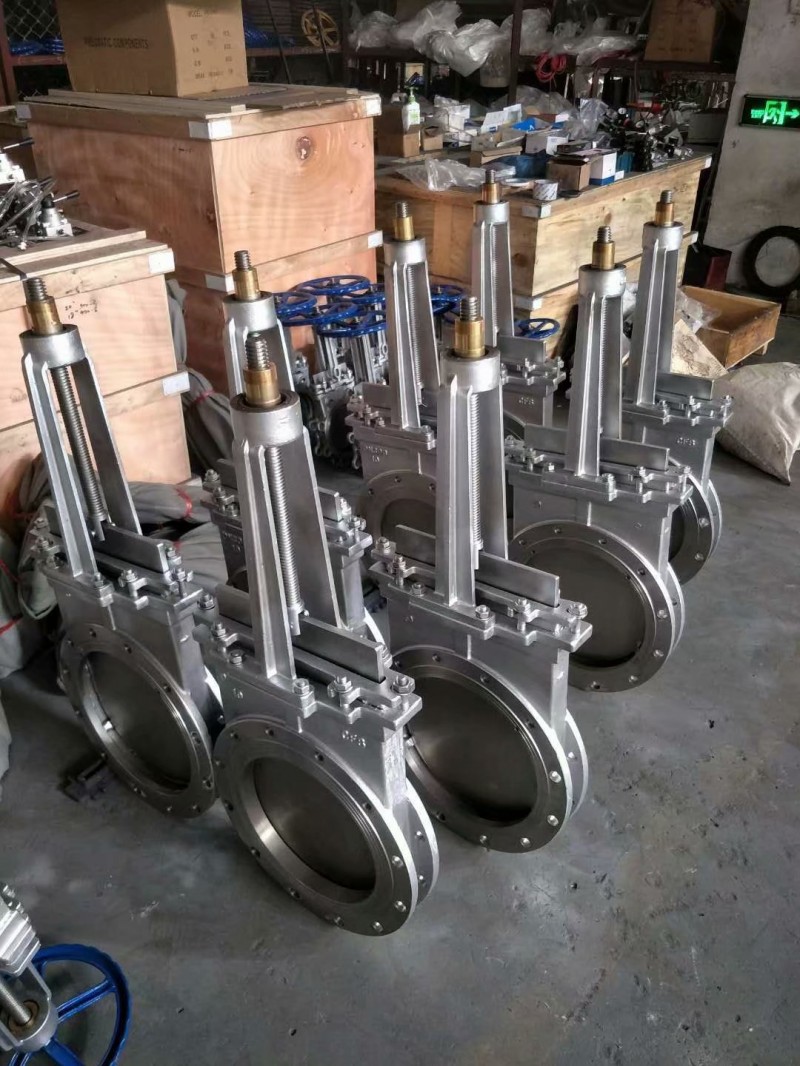

PZ73X/H-10P手动不锈钢刀型闸阀，PZ73W-10P手动插板阀适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸.
公称尺寸 DN50~DN800，可在工作压力0.6MPa~1.6MPa，使用温度≤100℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
PZ73W-10P手动插板阀作用：主要用于排空、卸放管路中的介质。
适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。
应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。
特点：本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点
PZ73W-10P手动插板阀其他技术参数备注：
（1）刀型闸阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN50-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
PZ73W-10P手动插板阀主要性能规范
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ73W-10P手动插板阀主要零部件材质
|
阀体、压盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
PZ73W-10P手动插板阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
