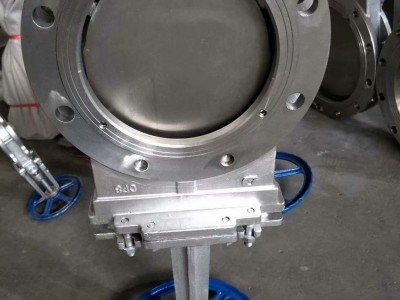

PZ73X-16P手动闸板阀、不锈钢刀型闸板阀PZ73H、PZ73F、PZ73Y耐磨刀型闸阀：手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。
PZ73X-16P手动闸板阀采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
PZ73X-16P手动闸板阀产品结构特点：
刀型闸板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。
闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
PZ73X-16P手动闸板阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PZ73X-16P手动闸板阀性能参数：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ73H-10C/16C |
10、16 |
1.0、1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ73F-10P/16P |
||||
|
PZ73Y-10P/16P |
PZ73X-16P手动闸板阀主要零件材料：
|
型号 |
材料 |
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
PZ73H-10C/16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
PZ73F-10P/16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
PZ73Y-10P/16P |
CF8 (304) |
0Cr18Ni9 (304) |
||
PZ73X-16P手动闸板阀公称压力为PN16主要连接尺寸
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
99 |
285 |
4×M16 |
180 |
|
65 |
46 |
185 |
145 |
120 |
295 |
4×M16 |
180 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8×M16 |
220 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12×M20 |
360 |
|
250 |
68 |
405 |
355 |
310 |
630 |
12×M22 |
360 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12×M22 |
400 |
|
350 |
78 |
520 |
470 |
435 |
885 |
16×M22 |
400 |
|
400 |
102 |
580 |
525 |
485 |
990 |
16×M27 |
400 |
|
450 |
114 |
640 |
585 |
545 |
1100 |
20×M27 |
530 |
|
500 |
127 |
715 |
650 |
609 |
1200 |
20×M30 |
530 |
|
600 |
154 |
840 |
770 |
720 |
1450 |
20×M36 |
600 |
