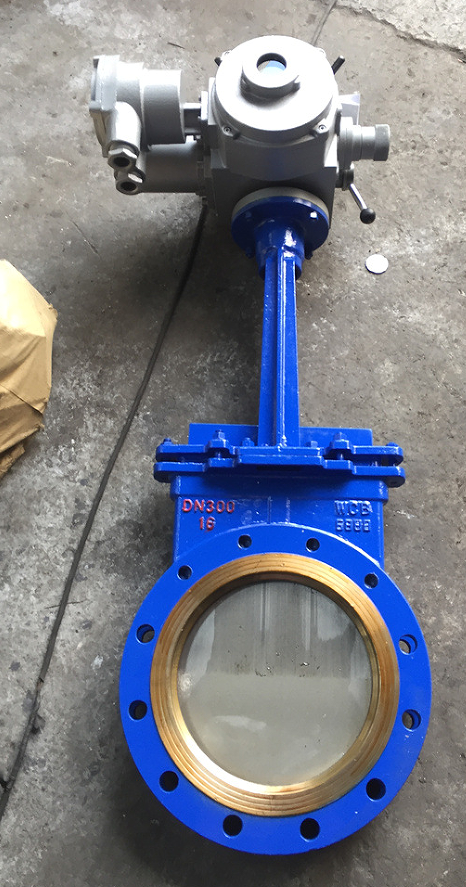

点击图片查看原图
PZ973F/Y/W-10C电动插板阀、耐磨刀型闸阀、电动闸板阀，对夹式高温插板阀，不锈钢刀型闸板阀、PZ973X耐磨电动插板阀概述：
适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。
PZ973X耐磨电动插板阀性能特点
1.超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2.占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3.闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
4.闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物。
该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业自动化要求。
PZ973X耐磨电动插板阀装置参数
◎电源：AC380V、50HZ。
◎标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外。
◎防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
◎防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。
◎环境温度：-20℃~40℃
◎可选：配电气控制器
PZ973X耐磨电动插板阀特点
◎启闭迅速，平衡可靠，自动化程度高。
◎安装高度及位置不受限制。
◎采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
◎配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
PZ973X耐磨电动插板阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
|
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
|
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
