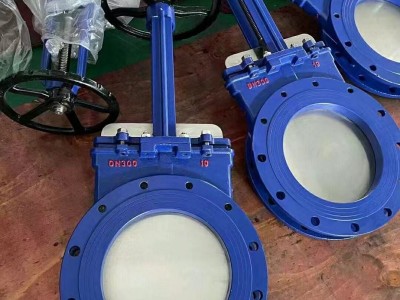

PZ73H(X、F)系列Z73H手动浆液闸阀，耐磨浆闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
Z73H手动浆液闸阀主要结构与特点本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。本阀结构特点：1、采用对夹式结构，体积小，重量轻。2、完全敞开的通道，可以防止介质在阀内沉积。3、新研制的U型封圈，可以保证阀门的良好密封性。4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。5、流阻小。6、安装维修方便。
Z73H手动浆液闸阀零件材料】
| 体、盖 | 闸阀 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
Z73H手动浆液闸阀性能参数】
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
|
PZ73H、PZ73F、PZ73Y-手动刀型闸阀 PN1.0MPa Z73H手动浆液闸阀结构尺寸 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
H |
Z×M |
Do |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M20 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
23×M22 |
560 |
