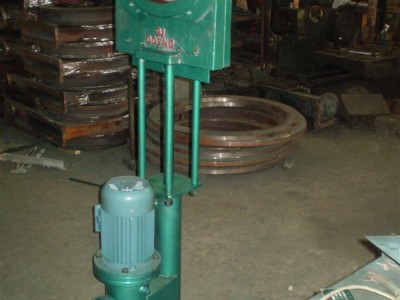

PZ273X电液动浆液阀、对夹式渣浆阀、耐磨浆闸阀结构形式及特征
１、电液动浆液阀阀体结构形式及密封方式
我公司新研制的浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，介质外泄等缺点。闸板采用刀形结构，解决了灰浆沉淀密封槽内，阀门关闭不严，外泄漏等问题。
２、电液动浆液阀驱动装置
手动装置：操作简单，适用于力矩较小阀门。
电液动装置：适用于力矩较大，力和速度可调，可任意任置锁定的阀门装置。
PZ273X电液动浆液阀、对夹式渣浆阀、耐磨浆闸阀适用介质：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
Z273X电液动浆液阀、对夹式渣浆阀、耐磨浆闸阀产品型号编制规则
PZ273X电液动浆液阀、对夹式渣浆阀、耐磨浆闸阀技术参数
|
型号 |
Z□73□-6 Z□73□-10 Z□73□-16 |
|
介质公称压力 |
0.6MPa 1.0MPa 1.6MPa |
|
介质工作温度 |
－20～28℃ |
|
材料 |
阀体：灰铸铁、球墨铸铁；闸板及阀杆；不锈钢 |
PZ273X电液动浆液阀、对夹式渣浆阀、耐磨浆闸阀外型及连接尺寸
|
公称通径 |
尺寸（mm） |
||||||||
|
L |
D1 |
D |
H1 |
H2 |
b |
D0 |
Z1-Md1 |
Z2-φd２ |
|
|
PN0.6 Z73X-6型 |
|||||||||
|
50 |
48 |
110 |
103 |
283 |
335 |
21 |
200 |
2-M12 |
2-φ14 |
|
65 |
48 |
130 |
130 |
313 |
385 |
21 |
200 |
2-M12 |
2-φ14 |
|
80 |
48 |
150 |
135 |
343 |
428 |
21 |
200 |
2-M16 |
2-φ18 |
|
100 |
50 |
170 |
165 |
400 |
510 |
22 |
240 |
2-M16 |
2-φ18 |
|
125 |
54 |
200 |
180 |
451 |
580 |
24 |
240 |
2-M16 |
2-φ18 |
|
150 |
62 |
2258 |
207 |
500 |
655 |
26 |
330 |
2-M16 |
2-φ18 |
|
200 |
68 |
280 |
274 |
639 |
844 |
28 |
330 |
2-M16 |
2-φ18 |
|
250 |
75 |
335 |
328 |
787 |
1042 |
32 |
400 |
4-M16 |
4-φ18 |
|
300 |
88 |
395 |
378 |
889 |
1192 |
36 |
500 |
4-M16 |
4-φ23 |
|
350 |
93 |
445 |
440 |
982 |
1337 |
40 |
500 |
6-M20 |
4-φ23 |
|
400 |
105 |
495 |
490 |
1074 |
1484 |
45 |
600 |
6-M20 |
4-φ23 |
|
450 |
115 |
550 |
541 |
1166 |
1625 |
50 |
700 |
8-M20 |
6-φ23 |
|
500 |
130 |
600 |
594 |
1258 |
1768 |
55 |
700 |
8-M20 |
6-φ23 |
|
PN1.0(10) PZ273X电液动浆液阀、对夹式渣浆阀、耐磨浆闸阀Z73X-10型 |
|||||||||
|
50 |
48 |
125 |
103 |
283 |
335 |
21 |
200 |
2-M12 |
2-φ14 |
|
65 |
48 |
145 |
130 |
313 |
385 |
21 |
200 |
2-M12 |
2-φ14 |
|
80 |
48 |
160 |
135 |
343 |
428 |
21 |
240 |
2-M16 |
2-φ18 |
|
100 |
50 |
180 |
160 |
400 |
510 |
22 |
240 |
2-M16 |
2-φ18 |
|
125 |
54 |
210 |
180 |
451 |
580 |
24 |
330 |
2-M16 |
2-φ18 |
|
150 |
62 |
240 |
207 |
500 |
655 |
26 |
330 |
2-M20 |
2-φ23 |
|
200 |
68 |
295 |
274 |
639 |
844 |
28 |
400 |
2-M20 |
2-φ23 |
|
250 |
75 |
350 |
328 |
787 |
1042 |
32 |
500 |
4-M20 |
4-φ23 |
|
300 |
88 |
400 |
378 |
889 |
1192 |
36 |
500 |
4-M20 |
4-φ23 |
|
350 |
93 |
460 |
440 |
982 |
1337 |
40 |
600 |
6-M20 |
4-φ23 |
|
400 |
105 |
515 |
490 |
1074 |
1484 |
45 |
700 |
6-M24 |
4-φ27 |
|
450 |
115 |
565 |
541 |
1166 |
1625 |
50 |
700 |
8-M24 |
6-φ27 |
|
500 |
130 |
620 |
594 |
1258 |
1768 |
55 |
700 |
8M24 |
6-φ27 |
