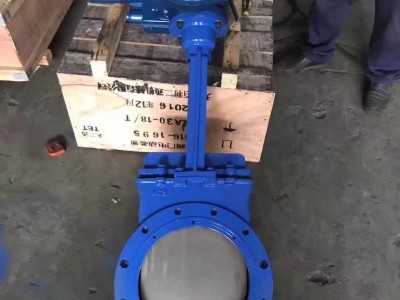

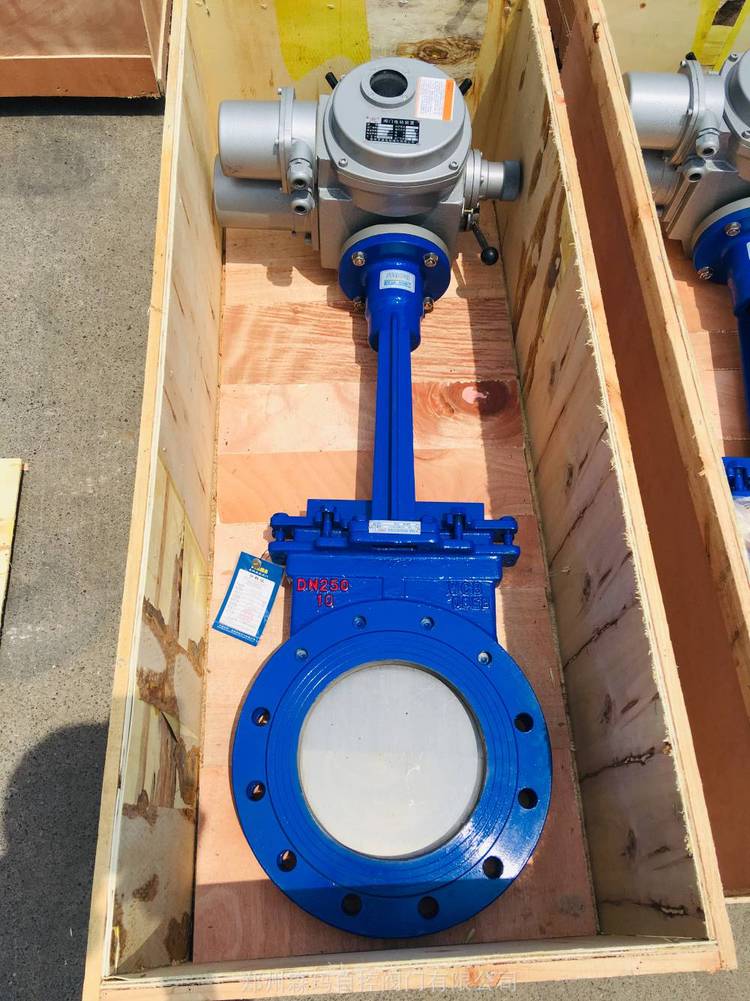

PZ973X/H/Y-10C/16P电动插板门、电动耐磨插板门、电动刀型插板阀是一种闸板与阀座始终紧密接触密封的阀门。电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直。
电动插板门、电动耐磨插板门原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。
公称通径范围：DN50-DN500
公称压力范围：1.0MPa-1.6MPa
材质：铸钢、不锈钢、
闸板材质：2Cr13、201、304、316、316L
连接形式：对夹式
阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶
堆焊2Cr13、不锈钢、硬质合金
填料密封：石墨盘根，四氟盘根200×200、....、1000×1000
适用温度：-10~+1200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封
电动插板门、电动耐磨插板门具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度，可双向操作，简单灵活。材质有碳钢、不锈钢，并可按客户需求定做各种非标螺旋闸门。产品详细介绍
用途：
该闸阀广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上，是控制粉尘物料流量的理想设备。
特点：
该闸阀结构简单，重量轻，操作灵活，装拆方便，采用**碳素钢制造，其强度高，性能好，使用寿命长；丝杆及螺母采用了软防护罩结构，不受外界粉尘影响。
工作原理：
电动插板门、电动耐磨插板门主要性能规范：
公称压力（MPa)
壳体试验（MPa)
密封试验（MPa)
工作温度
适用介质
1.0
1.5
1.1
≤100℃
纸浆、污水、煤浆、灰、渣水混和物
1.6
2.4
1.8
≤100℃
电动插板门、电动耐磨插板门主要零部件材质：
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢 |
不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
