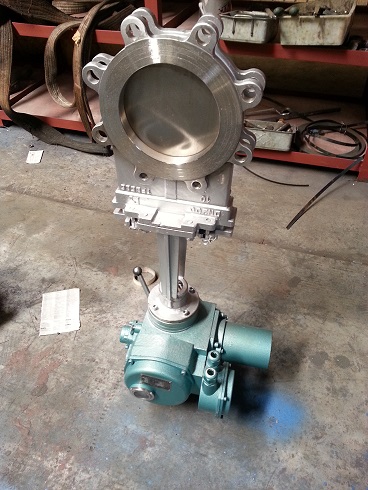

点击图片查看原图
PZ973W-10NR电动耐高温刀型闸阀概述：
1,采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证了良好的密封性。
2,在刀板上端安装有聚四氟乙烯,刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。
3,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。
4,根据需要,可在阀体四周设置多个冲洗口,直接用空气,蒸汽或水进行冲洗,防止沉淀物逐渐堆积,对于输入困难的流体特别适用。
5,刀型闸阀设计紧凑,占据空间小,重量轻,易于安装,耐磨防堵措施完善,便于维修,使用寿命长。
PZ973W-10NR电动耐高温刀型闸阀性能特点
1超短结构长度,节省材料,可使管路系统整体重量大大减轻。
2占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。
3 闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。
4上密封填料采用柔性 PTFE ,密封可靠,操作轻便灵活。
5 闸板具有“闸刀"的功能,能有效的闸断介质中各类杂物。
PZ973W-10NR电动耐高温刀型闸阀主要性能规范参数
|
公称压力 （ MPa ） |
壳体试验 （ MPa ） |
密封试验 （ MPa ） |
工作温度 |
使用介质 |
气驱动 （ MPa ） |
电驱 动 (v) |
|
0.6 |
0.9 |
0.66 |
-20 ℃ ≤ 900 ℃ |
烟气 ,灰 ,渣水混和物,空气混和物, |
0.4~0.6 |
220 380 |
|
1.0 |
1.5 |
1.1 |
||||
|
1.6 |
2.4 |
1.8 |
PZ973W-10NR电动耐高温刀型闸阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
