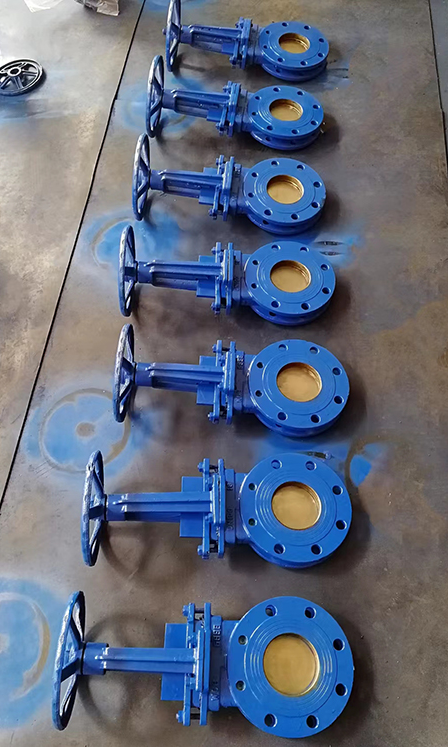

PZ73H-10C手动耐磨插板阀，对夹式刀型插板门由于采用刀型闸板具有良好的剪切作用，zui适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。
结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。
闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PZ73H-10C手动耐磨插板阀设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
PZ73H-10C手动耐磨插板阀主要性能规范
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ73H-10C手动耐磨插板阀主要零部件材质
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
PZ73H-10C手动耐磨插板阀主要外形及连接尺寸（mm）
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W（Kg） |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
||
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
||
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
||
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
||
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
||
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
||
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
||
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
||
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
||
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
||
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
||
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
