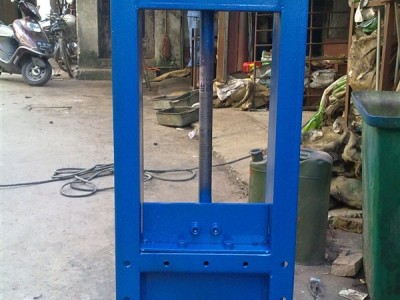

不锈钢单向手动闸板阀，单向手动插板门、双开手动闸板门又称手动插板阀、手动闸门，是在输送飞灰和粉粒状干物料的系统中用于截止输送物料的装置，可安装在火力发电站的省煤器、空气预热器、干尘除尘器、烟道等灰斗、灰库、渣库下部，工作温度允许可达到250℃。该设备的特点是整体闸板、柔性石墨填料、密封性好。
单向手动闸板阀，单向手动插板门用途
是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛应用于矿山、粮食等行业控制流量变化或迅速切断(特料直径≤50mm)通常于卸料器配套使用，直径与卸料器进料口配套，有方形和圆形两种。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。密封结构可以分软密封、硬密封结构。工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。闸板门在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
单向手动闸板阀，单向手动插板门主要连接尺寸：
| 类别Category | A×A | B×B | C×C | L | H | D0 | n-d |
|
单向 One-way |
220×200 | 256×256 | 296×296 | 100 | 820 | 300 | 8-φ12 |
| 250×250 | 306×306 | 346×346 | 100 | 930 | 340 | 8-φ14 | |
| 300×300 | 356×356 | 396×396 | 100 | 1050 | 380 | 8-φ14 | |
| 400×400 | 456×456 | 496×496 | 100 | 1140 | 445 | 12-φ14 | |
| 450×450 | 510×510 | 556×556 | 120 | 1450 | 530 | 12-φ18 | |
| 500×500 | 560×560 | 606×606 | 120 | 1610 | 580 | 16-φ18 | |
|
双向 Two-way |
600×600 | 660×660 | 706×706 | 120 | 1830 | 450 | 16-φ18 |
| 700×700 | 770×770 | 820×820 | 140 | 2130 | 450 | 20-φ18 | |
| 800×800 | 870×870 | 920×920 | 140 | 2440 | 450 | 20-φ18 | |
| 900×900 | 974×974 | 1030×1030 | 160 | 2660 | 450 | 24-φ23 | |
| 1000×1000 | 1074×1074 | 1130×113 | 160 | 2870 | 450 | 24-φ23 | |
| 说明Specification |
LMD-单向 LMD one-way |
Ⅰ-手轮 I hand wheel |
链条节数M=0.105×-113(×是丝杆中心离地面高度)距地面小于1.7米用于手轮大于1.7米用链轮 Number of chain nodes M = 0.105×-113 (× means the distance of lead screw center from surface); use hand wheel if the height is less than 1.7 m; use chain wheel if the height is more than 1.7 m. |
||||
|
LMD-双向 LMD two-way |
Ⅱ-链条 II chain |
||||||
Note: Non-standard screw gate valve could be customized based on drawing or sample
