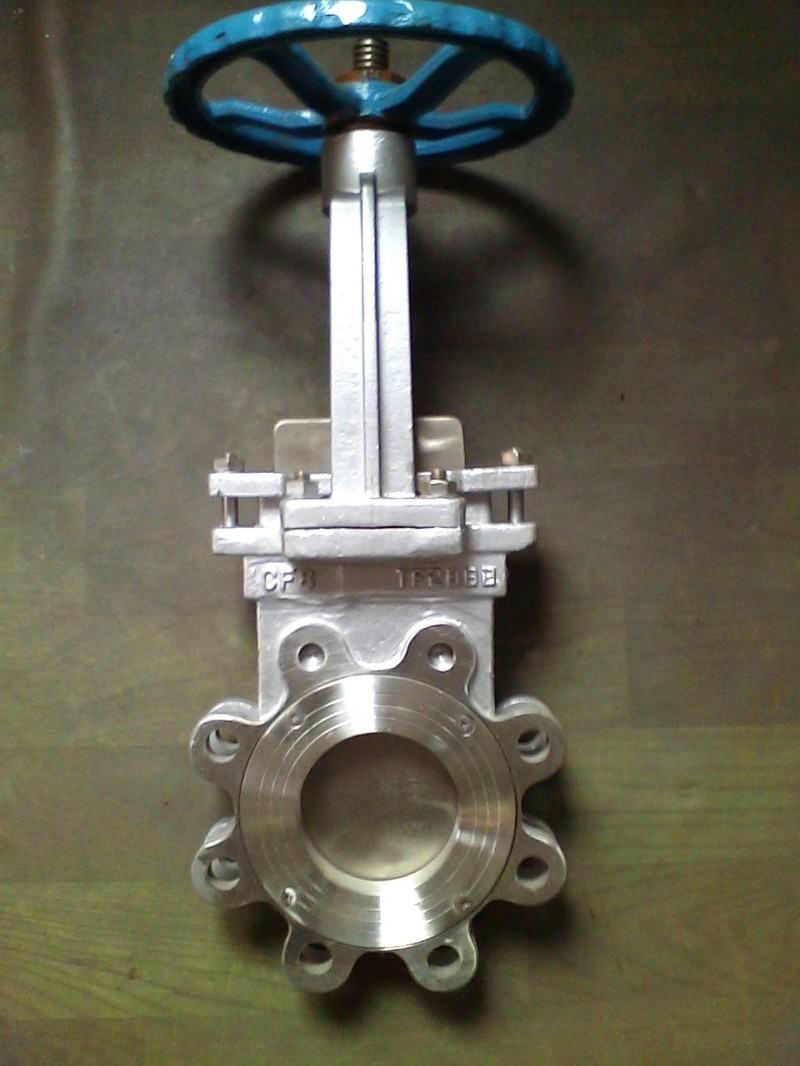

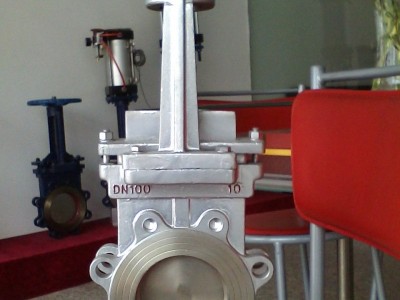

PZ73W-10R手动不锈钢刀型闸阀，PZ73H、F-16R手动不锈钢刀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关,不能作调节和节流。刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
PZ73W-10R手动不锈钢刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点。其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
PZ73W-10R手动不锈钢刀型闸阀主要零部件材料：
| 体、盖 | 阀板 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ73W-10R手动不锈钢刀型闸阀主要性能规范：
| 公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
PZ73W-10R手动不锈钢刀型闸阀主要外形及连接尺寸(mm)
MPa
DN
L
D
D1
D2
H
N-M
D0
1.0
50
50
160
125
100
330
4-M16
180
65
50
180
145
120
360
4-M16
180
80
50
195
160
135
390
4-M16
220
100
50
215
180
155
440
8-M16
220
125
50
245
210
185
510
8-M16
230
150
60
280
240
210
600
8-M20
280
200
60
335
295
265
700
8-M20
360
250
70
390
350
320
840
12-M20
360
300
80
440
400
368
960
12-M20
400
350
90
500
460
428
1110
16-M20
400
400
100
565
515
482
1250
16-M22
400
450
114
615
565
532
1380
20-M22
530
500
127
670
620
585
1530
20-M22
530
600
154
780
725
685
1800
20-M27
600
700
165
895
840
800
2150
24-M27
600
800
185
1010
950
898
2420
24-M30
680
