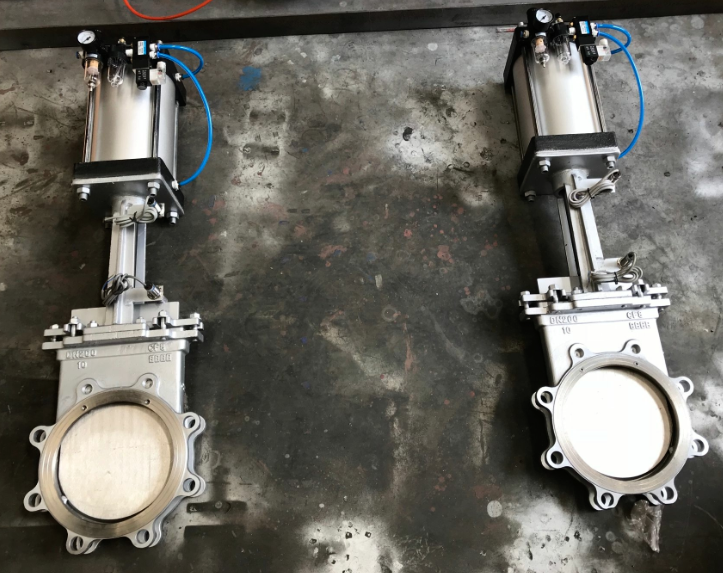

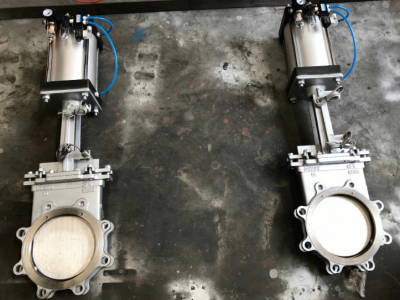

PZ673W-10NR气动耐高温刀型闸阀，高温刀闸阀，排渣阀结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PZ673W-10NR气动耐高温刀型闸阀产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
PZ673W-10NR气动耐高温刀型闸阀主要性能规范
|
公称压力 |
PN1.0、1.6 |
|
壳体试验 |
1.5 Mpa |
|
密封试验 |
1.1 Mpa |
|
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤1150℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
PZ673W-10NR气动耐高温刀型闸阀主要零部件材料
|
阀体、上盖、 |
碳钢、不锈钢 |
|
阀板 |
碳钢、不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
PZ673W-10NR气动耐高温刀型闸阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
