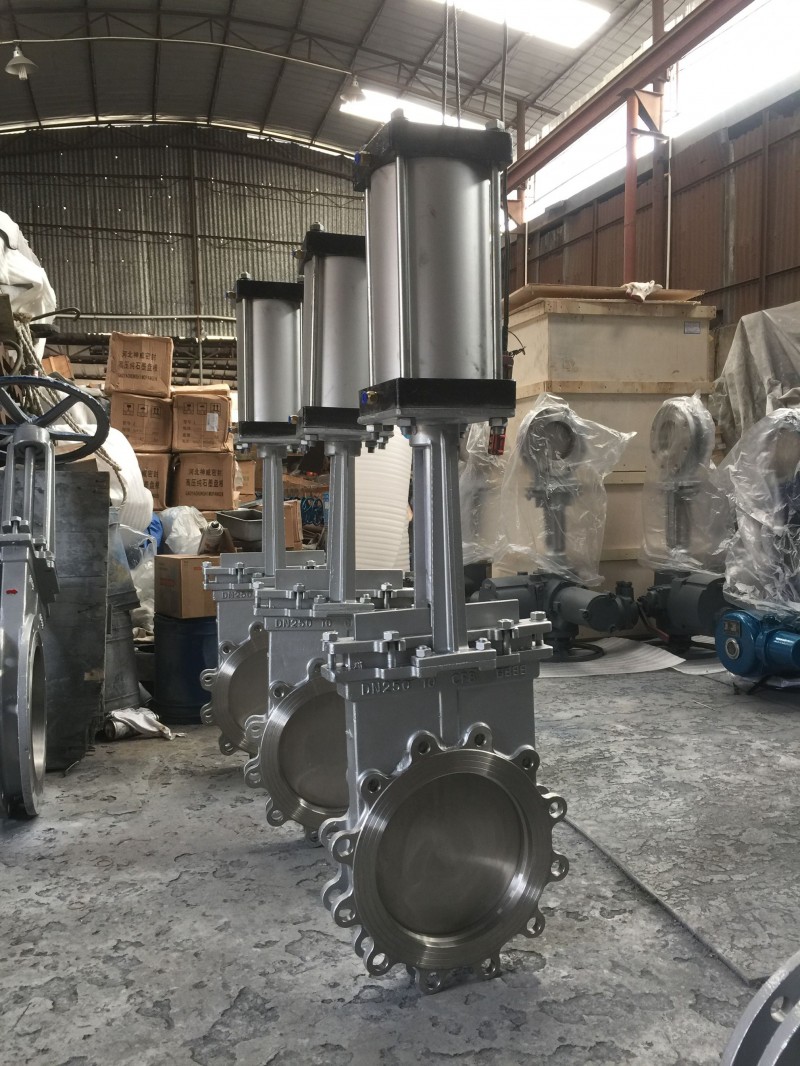

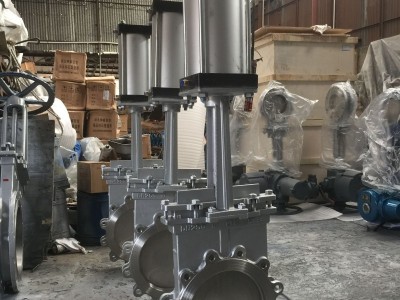

PZ673W-10P气动闸板阀，PZ673X/H/F-16P不锈钢气动闸板阀，对夹式刀型闸板阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的声场合。广泛应用于各种工业领域，特别是采矿、钢铁工业——用于煤炭、滤渣浆，净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水，造纸工业——用于任何浓度纸浆、料水混合物，电站除灰--用于灰渣浆液等专业管道系统。
PZ673W-10P气动闸板阀产品特点：
1、超短结构长度，节省材料，减轻管路系统整体重量；
2、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；
3、占用有效空间小，能有效支持管道的强度，减少管道振动；
4、阀体上的导向块使闸板正确运动。挤压快保证闸板有效密封；
5、适合在不同排布管道上任意角度安装。
PZ673W-10P气动闸板阀可选附件：
1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。
2、接近开关或行程开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）。
4、电/气阀门定位器（调节型用）。
PZ673W-10P气动闸板阀产品型号
| 阀体材质 | 型号 |
|---|---|
| 碳钢 | PZ673H、PZ673F、PZ673Y-10C,PZ673H、PZ673F、PZ673Y-16C |
| 不锈钢 | PZ673H、PZ673F、PZ673Y-10P,PZ673H、PZ673F、PZ673Y-16P |
PZ673W-10P气动闸板阀零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体 | 阀杆 | 密封面 | 填料 | |
| PZ673H-10C~16C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 |
| PZ673F-10P~16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ673Y-10P~16P | CF8 (304) | 0Cr18Ni9 (304) | ||
PZ673W-10P气动闸板阀主要技术参数
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
|---|---|---|---|---|
| PZ673H-10C~16C | 10~16 | 1.0~1.6 | ≤ 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
| PZ673F-10P~16P | ||||
| PZ673Y-10P~16P |
PZ673W-10P气动闸板阀结构图
|
PZ673W-10P气动闸板阀连接尺寸
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 MPa | 50 | 48 | 90 | 110 | 335 | 4-M12 | 1.0 MPa | 50 | 48 | 100 | 125 | 335 | 4-M16 |
| 65 | 48 | 110 | 130 | 363 | 4-M12 | 65 | 48 | 120 | 145 | 363 | 4-M16 | ||
| 80 | 51 | 125 | 150 | 395 | 4-M16 | 80 | 51 | 135 | 160 | 395 | 4-M16 | ||
| 100 | 51 | 145 | 170 | 465 | 4-M16 | 100 | 51 | 155 | 180 | 465 | 8-M16 | ||
| 125 | 57 | 175 | 200 | 530 | 8-M16 | 125 | 57 | 185 | 210 | 530 | 8-M16 | ||
| 150 | 57 | 200 | 225 | 630 | 8-M16 | 150 | 57 | 210 | 240 | 630 | 8-M20 | ||
| 200 | 70 | 255 | 280 | 750 | 8-M16 | 200 | 70 | 265 | 295 | 750 | 8-M20 | ||
| 250 | 70 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
| 300 | 76 | 362 | 395 | 1120 | 12-M20 | 300 | 76 | 368 | 400 | 1120 | 12-M20 | ||
| 350 | 76 | 412 | 445 | 1260 | 12-M20 | 350 | 76 | 428 | 460 | 1260 | 16-M20 | ||
| 400 | 89 | 462 | 495 | 1450 | 16-M20 | 400 | 89 | 482 | 515 | 1450 | 16-M22 | ||
| 450 | 89 | 518 | 550 | 1600 | 16-M20 | 450 | 89 | 532 | 565 | 1600 | 20-M22 | ||
| 500 | 114 | 568 | 600 | 1800 | 16-M20 | 500 | 114 | 585 | 620 | 1800 | 20-M22 | ||
| 600 | 114 | 670 | 705 | 2300 | 20-M22 | 600 | 114 | 685 | 725 | 2300 | 20-M27 |
