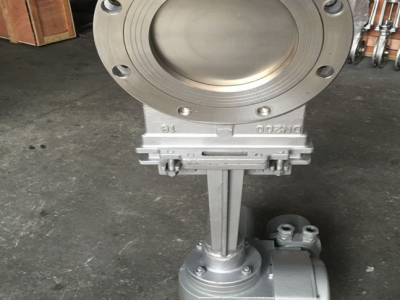

点击图片查看原图
PZ973W-10P不锈钢电动刀闸阀，PZ973X/H/F-16电动对夹式刀型闸阀结构特征：
1.可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。
2.不锈钢闸板可防止腐蚀引起的密封泄漏，精磨抛光处理可获得更好的密封效果。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。
3.不锈钢阀体坚久耐用，阀体加强筋设计提高阀体强度，双头螺使用启闭更为迅速。
4.整体的不锈钢材质，可防止腐蚀破坏。阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316l、wcb、2crl3，密封圈采用ptfe增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
5.全圆形的直流通道设计不存渣、不卡阻。
6.科学的上密封填料函设计，使上密封安全有效，经久耐用。
7.短结构长度，可节省原料，安装空间，也有效支持管道强度。
8.三角形的支架节省原材料，保证需要的力学性能。
9.阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。
10.还可任意选用驱动机构。可选择气动、电动、液动、电液动、伞齿轮等多种结构。
PZ973W-10P不锈钢电动刀闸阀主要性能规范：
|
项目 |
参数范围 |
|
公称通径 |
50mm~2000mm |
|
公称压力 |
0.6MPa~2.0MPa |
|
工作温度 |
-40℃~1000℃ |
|
适用介质 |
浆液、污水、灰等 |
|
操作方式 |
手轮、伞齿轮、气动、电动、电液动、液动 |
|
连接方式 |
对夹、法兰 |
|
连接标准 |
ANSI、JIS、DIN、GB |
PZ973W-10P不锈钢电动刀闸阀主要零部件材质：
|
项目 |
可选材质 |
|
阀体 |
WCB，304、316、316L、2520等 |
|
闸板 |
2Cr13、304、316、316L、2520等 |
|
阀座 |
NBR、EPDM、VITON、硬质合金等 |
|
支架 |
碳钢、304等 |
|
阀杆 |
2Cr13、304、316等 |
|
填料 |
石棉盘根、石墨盘根、四氟盘根 |
|
标准件 |
A3、304 |
PZ973W-10P不锈钢电动刀闸阀故障、原因及消除方法：
|
可能发生的故障 |
发生故障的原因 |
消除方法 |
|
填料渗漏 |
1.填料压盖未压紧 2.填料因使用过久或保存不妥而失效 |
1.均匀地拧紧螺母，将填料压紧 2.更换填料 |
|
密封面间渗漏 |
1.密封面有污杂物附着 2.密封面损坏 |
1.将污杂物清除干净 2.重新加工修整或更换 |
|
阀体与阀盖连接处渗漏 |
1.连接螺栓紧固不均匀 2.法兰密封面损坏 |
1.均匀拧紧 2.重新修整 |
|
手轮转动不灵活或 闸板不能启闭 |
1.填料压得太紧 2.阀杆螺母有损坏 3.阀杆螺母的螺纹严重磨损或断裂 4.阀杆弯曲 |
1.适当旋松填料压板上的螺母 2.拆开修整螺纹和清除污杂物 3.更换阀杆螺母 4.矫正阀杆 |
