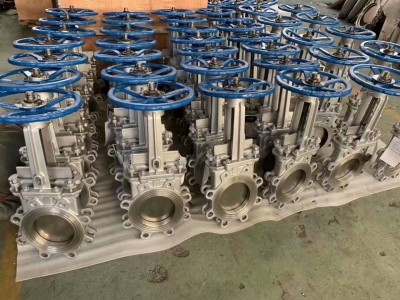

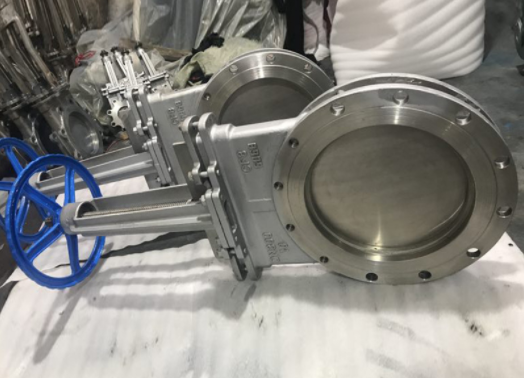

不锈钢对夹式刀闸阀性能特点
• 超短结构长度，节省材料，可使管路系统整体重量大大减轻。
• 占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
• 闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
• 上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
• 闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物。
不锈钢对夹式刀闸阀主要性能规范参数
|
公称压力 |
壳体试验 |
密封试验 |
工作温度 |
使用介质 |
气驱动 |
电驱 动 (v) |
|
0.6 |
0.9 |
0.66 |
-20 ℃ ≤ 900 ℃ |
烟气、 灰 、 渣水混和物 、空气混和物、 |
0.4~0.6 |
220 380 |
|
1.0 |
1.5 |
1.1 |
||||
|
1.6 |
2.4 |
1.8 |
不锈钢对夹式刀闸阀采用标准
| 项目名称 | 采用标准 | 可选标准 |
| 设计制造验收 | JB/T 8691 | MSS SP-81 |
| 阀门结构长度 | GB/T 15188.2-1994 | TAPPI TIS 405.8 |
| 阀门法兰连接 | JB/T 79-1994 | ANSI B16.5 |
| 阀门检验和试验 | GB/T 13927-1992 | JB/T 9092-1999 |
| 阀门供货要求 | GB/T 12252 | —— |
| 阀门标志 | GB 12220-1989 | IS0 5209：87 |
不锈钢对夹式刀闸阀门主要零部件材质
| 序号 | 零件名称 | 材 料 | 序号 | 零件名称 | 材 料 |
| 1 | 阀体 | HT250、WCB、304、316、316L | 9 | 键 | 碳钢 |
| 2 | 阀座 | 橡胶 /四氟/不锈钢/硬质合金 | 10 | 螺母 | 不锈钢 |
| 3 | 闸板 | 碳钢 /不锈钢 | 11 | 气动装置 | 组合件 |
| 4 | 六角螺母 | 碳素钢 | 12 | 填料 | PTFE/石墨 |
| 5 | 阀杆 | 不锈钢 /碳钢 | 13 | 压盖 | 不锈钢 /碳钢/铸铁/球墨铸铁 |
| 6 | 支架 | 不锈钢 /碳钢/球墨铸铁/灰铸铁 | 14 | 六角螺母 | 碳素钢 |
| 7 | 轴承 | 合金钢 | 15 | 螺栓 | 碳素钢 |
| 8 | 阀杆螺母 | 铝青铜合金 |
不锈钢对夹式刀闸阀主要外形及连接尺寸(mm)
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 43 | 90 | 110 | 335 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 335 | 4-M16 |
| 65 | 46 | 110 | 130 | 363 | 4-M12 | 65 | 50 | 120 | 145 | 363 | 4-M16 | ||
| 80 | 46 | 125 | 150 | 395 | 4-M16 | 80 | 50 | 135 | 160 | 395 | 4-M16 | ||
| 100 | 52 | 145 | 170 | 465 | 4-M16 | 100 | 50 | 155 | 180 | 465 | 8-M16 | ||
| 125 | 56 | 175 | 200 | 530 | 8-M16 | 125 | 50 | 185 | 210 | 530 | 8-M16 | ||
| 150 | 56 | 200 | 225 | 630 | 8-M16 | 150 | 60 | 210 | 240 | 630 | 8-M20 | ||
| 200 | 60 | 255 | 280 | 750 | 8-M16 | 200 | 60 | 265 | 295 | 750 | 8-M20 | ||
| 250 | 68 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
| 300 | 78 | 362 | 395 | 1120 | 12-M20 | 300 | 80 | 368 | 400 | 1120 | 12-M20 | ||
| 350 | 78 | 412 | 445 | 1260 | 12-M20 | 350 | 90 | 428 | 460 | 1260 | 16-M20 | ||
| 400 | 102 | 462 | 495 | 1450 | 16-M20 | 400 | 100 | 482 | 515 | 1450 | 16-M22 | ||
| 450 | 114 | 518 | 550 | 1600 | 16-M20 | 450 | 120 | 532 | 565 | 1600 | 20-M22 | ||
| 500 | 127 | 568 | 600 | 1800 | 16-M20 | 500 | 130 | 585 | 620 | 1800 | 20-M22 | ||
| 600 | 154 | 670 | 705 | 2300 | 20-M22 | 600 | 140 | 685 | 725 | 2300 | 20-M27 | ||
| 700 | 165 | 775 | 810 | 2500 | 24-M22 | 700 |
