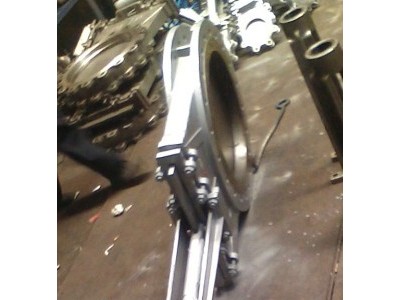

PZ273X/H/Y/F/W-10C、16P电液动耐磨刀型闸阀，耐磨灰渣阀，电控液动浆闸阀、耐磨刀型浆液阀产品特点1、超短结构长度，节省材料，可使管路系统整体重量大大减轻2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏4、上密封填料采用柔性PTFE，密封可靠、操作轻便灵活5、闸板具有“闸刀"的功能，能有效的闸断介质中各类杂物
刀型闸阀连接方式：法兰（4）对夹（7）
刀型闸阀传动方式：手轮，伞齿轮（5），链轮（4）（L），气动（6），电动（9），液动（2），电液动(2)，手气动切换(6S)
刀型闸阀密封面材质：合金钢（H）软密封（X）硬质合金（Y）阀门材质（W）
电控液动浆闸阀、耐磨刀型浆液阀主要性能规范
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度 |
适用介质 |
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤900℃ |
纸浆、污水、煤浆、灰、渣水混合物 |
电控液动浆闸阀、耐磨刀型浆液阀主要零部件材质
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
电控液动浆闸阀、耐磨刀型浆液阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D1 |
D2 |
H |
A |
B |
N-M |
|
0.6 |
50 |
43 |
90 |
110 |
650 |
160 |
140 |
4-M12 |
|
65 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
|
|
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
|
|
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
|
|
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
|
|
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
|
|
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
|
|
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
|
|
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
|
|
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
|
|
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
|
|
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
|
|
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
|
|
1.0 |
50 |
43 |
100 |
125 |
650 |
160 |
140 |
4-M16 |
|
65 |
46 |
120 |
145 |
670 |
160 |
140 |
4-M16 |
|
|
80 |
46 |
135 |
160 |
685 |
160 |
140 |
4-M16 |
|
|
100 |
52 |
155 |
180 |
755 |
200 |
160 |
8-M16 |
|
|
125 |
56 |
185 |
210 |
790 |
200 |
160 |
8-M16 |
|
|
150 |
56 |
210 |
240 |
865 |
200 |
160 |
8-M20 |
|
|
200 |
60 |
265 |
295 |
940 |
220 |
180 |
8-M20 |
|
|
250 |
68 |
320 |
350 |
1030 |
220 |
180 |
12-M20 |
|
|
300 |
78 |
368 |
400 |
1180 |
220 |
180 |
12-M20 |
|
|
350 |
78 |
428 |
460 |
1285 |
220 |
180 |
16-M20 |
