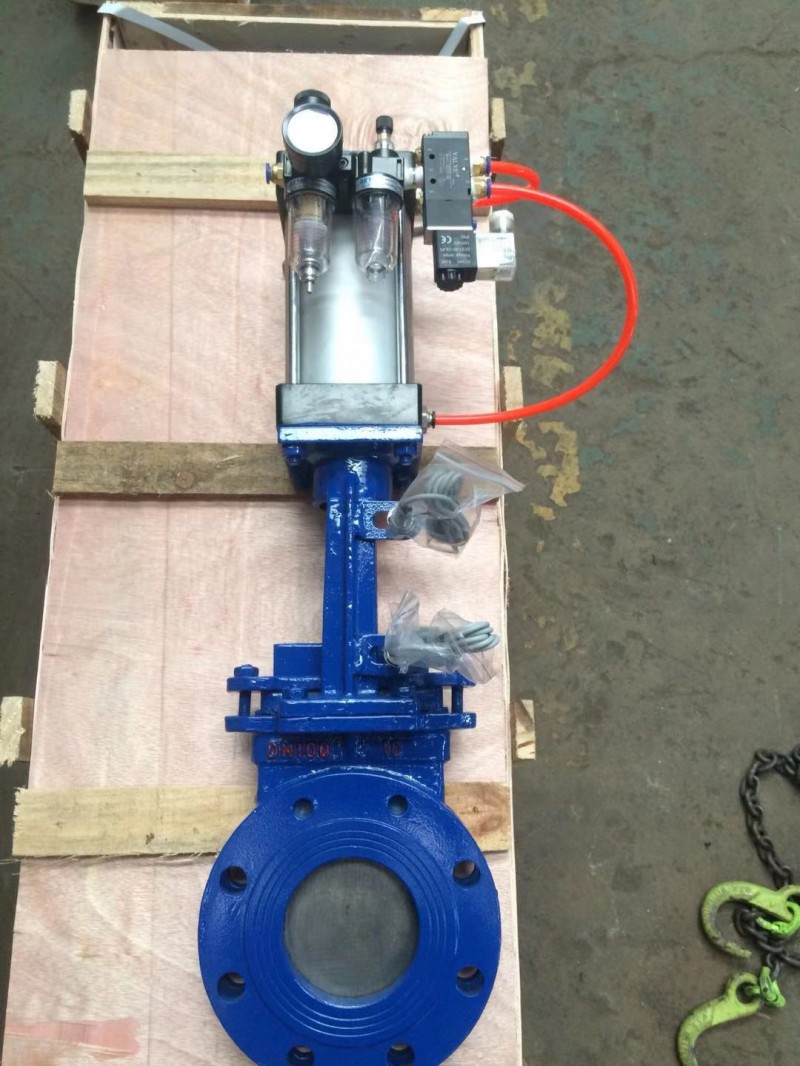

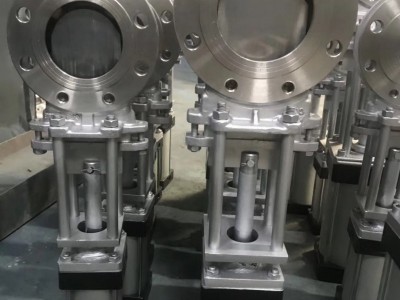

PZ673X、H、Y-10C、16P带限位开关气动刀闸阀，气动插板阀气动执行器功能说明：
1、采用双电控三位五通电磁阀控制气缸，采用三位开关，可控制穿透式刀型闸阀在上限位、下限位及任意位置停留。
2、在上限位、下限位置停留时，上限位及下限位置的限位开关，发出组常开或常闭的独立信号触点。可作为状态指示用。
3、在上限位、下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样穿透式刀型闸阀在上限位及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。
4、在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。
5、在气动开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定穿透式刀型闸阀气缸的气压仍保持在气缸中，如气缸活塞、电磁及接头无泄漏，则可在任意位置长期停留。
带限位开关气动刀闸阀，气动插板阀气动执行器可选附件：
1.单或双控电磁阀(有24V、220V等电压供选择，必要时可选取防爆电磁阀)。
2.接近开关。
3.气源处理三联件(包括减压阀、过滤器、油雾器)。
4.电/气动阀门定位器(调节型用)。
带限位开关气动刀闸阀，气动插板阀主要性能规范| 公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
| 1.0 1.6 | 1.5 2.4 | 1.1 1.8 | ≤900℃ | 纸浆、污水、煤浆、灰、渣水混合物 |
带限位开关气动刀闸阀，气动插板阀主要零部件材质
| 体、盖 | 闸板 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 |
碳钢、 不锈钢 |
不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
