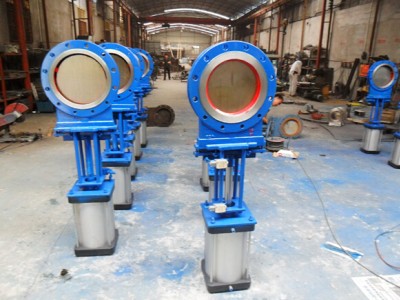

PZ673X/H/Y-10C/16P耐磨气动插板阀，对夹式插板阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点
其他技术参数备注：
（1）刀型闸阀价格由口径、材质、压力的不同而异
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
耐磨气动插板阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
◎双作用：对阀门开启和关闭的两位式控制；
◎单作用：（弹簧复位）：在电器和气路切断或故障时，阀门自动开启或关闭。

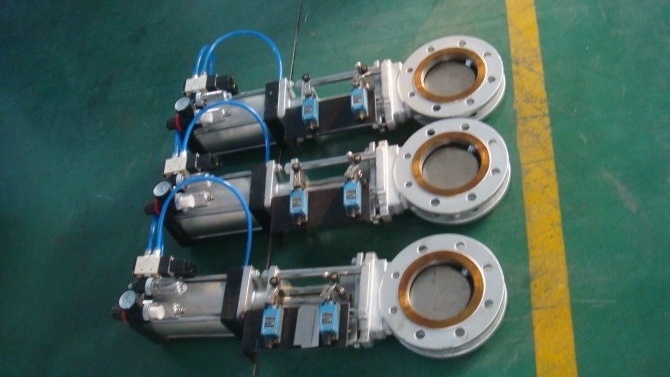

耐磨气动插板阀可选附件
1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）。
4、电/气阀门定位器（调节型用）。
耐磨气动插板阀主要性能规范
公称压力（MPa)
壳体试验（MPa)
密封试验（MPa)
工作温度
适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃-900℃≤100℃
纸浆、污水、煤浆、灰、渣水混和物
耐磨气动插板阀主要零部件材质
体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
耐磨气动插板阀主要外形及连接尺寸(mm)
MPa
DN
L
D1
D2
H
N-M
D0
W(Kg)
1.0
50
48
100
125
285
4-M16
180
8
65
48
120
145
298
4-M16
180
10
80
51
135
160
315
4-M16
220
12
100
51
155
180
365
8-M16
220
14
125
57
185
210
400
8-M16
230
22
150
57
210
240
475
8-M20
280
29
200
70
265
295
540
8-M20
360
38
250
70
320
350
630
12-M20
360
66
300
76
368
400
780
12-M20
400
100
350
76
428
460
885
16-M20
400
119
400
89
482
515
990
16-M22
400
195
450
89
532
565
1100
20-M22
530
285
500
114
585
620
1200
20-M22
530
389
600
114
685
725
1450
20-M27
600
529
