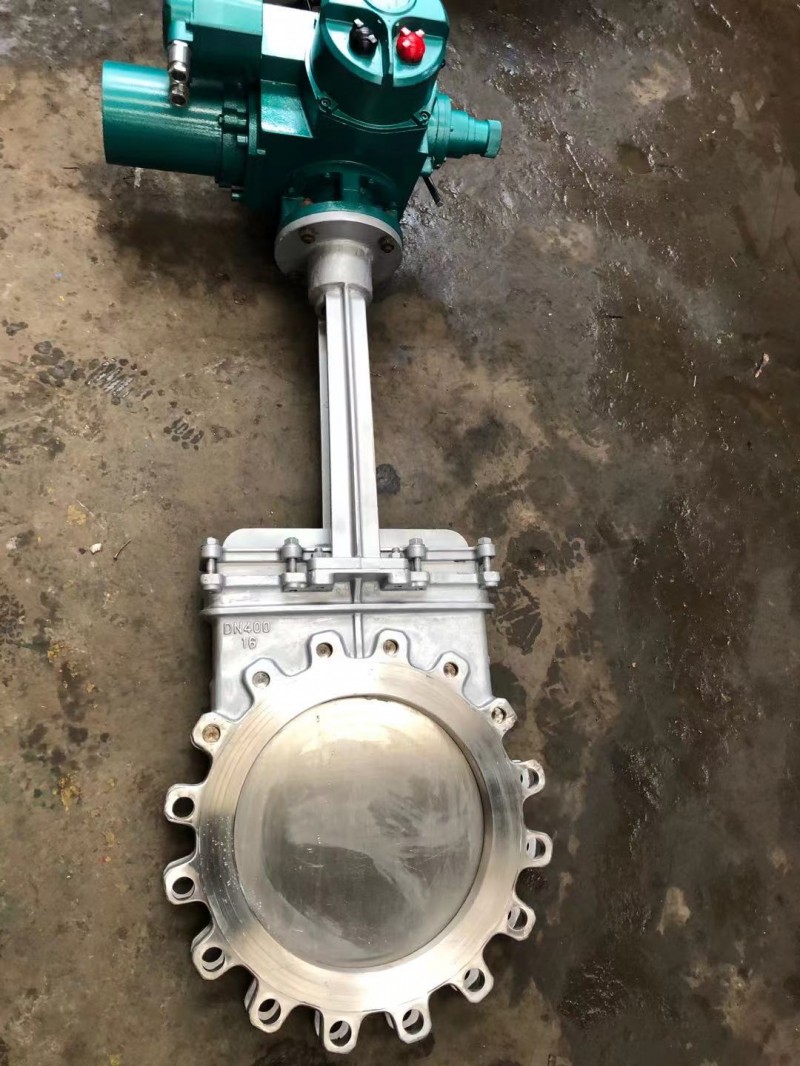

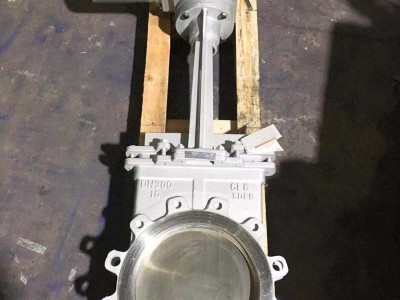

PZ973W-10P电动不锈钢插板阀、电动不锈钢刀型闸阀，对夹式刀形闸阀，刀闸阀，适用于带有悬浮颗粒，纤维材料，纸浆，污水，煤浆，灰渣和水泥混合物等的管道，由刀刃公羊可以切割纤维材料。

切断这些媒体。



阀体实际上没有腔室，挡板在侧导槽中抬起，底部的凸耳压在阀座上。如果需要高介质密封性能，可以使用O形密封座。 双向密封。
根据驱动方式，分为手动刀式闸阀，气动刀式闸阀和电刀式闸阀。 重量轻，易于安装，易于拆卸。标称尺寸为DN50~DN800，在0.6MPa~1.6MPa的工作压力和≤100℃的温度下可正常工作。
工作。
电动不锈钢插板阀具有剪切功能，可以刮掉密封面上的粘合剂并自动清除碎屑。 不锈钢柱塞可防止因腐蚀而导致密封泄漏。

电动不锈钢插板阀主要性能规范

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物



电动不锈钢插板阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金



电动不锈钢插板阀主要外形及连接尺寸(mm)

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
