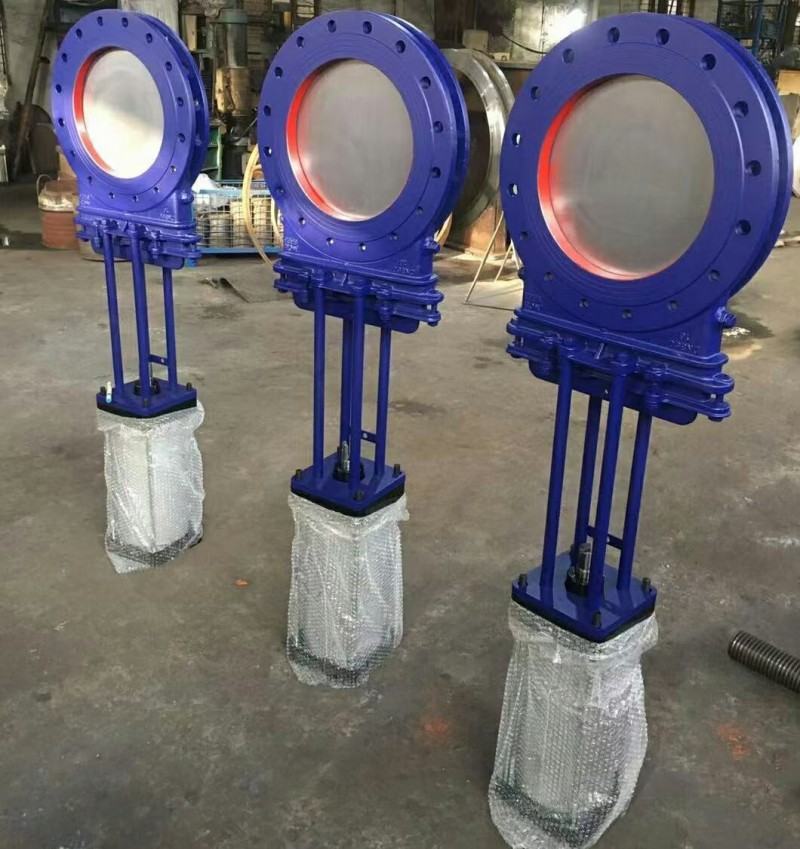

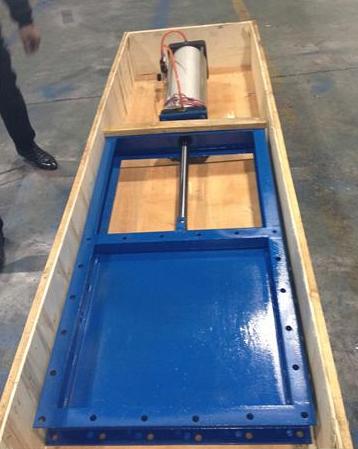

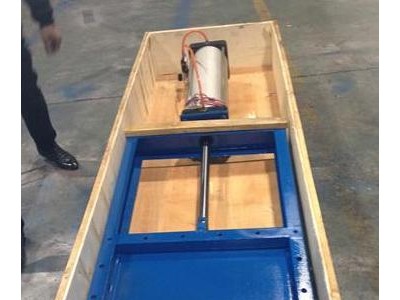

气动插板门，气动方形插板阀也叫气动螺旋闸门或者气动闸板阀。是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，气动插板阀广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。气动螺旋闸门其结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。
气动插板门，气动方形插板阀主要技术参数及性能
|
公称通径 |
200×200、300×300、400×400、500×500、600×600、700×700 |
|
适用温度 |
-10~+200℃ |
|
连接形式 |
法兰 |
|
法兰标准 |
GB/T9113、JB/T79 |
|
主体材料 |
Q235A、304、316、304L、316L |
|
密封形式 |
硬密封、软密封 |
|
配套附件 |
1、安装法兰 2、电磁阀 3、空气过滤器 4、行程开关 |
|
气源压力 |
0.4~0.6MPa |
|
电磁阀电压 |
DC24V、AC220V |
|
行程开关控制电压 |
DC24V、AC220V |
气动插板门，气动方形插板阀主要性能参数
|
类别 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮，大于1.7米用链轮 |
||||
