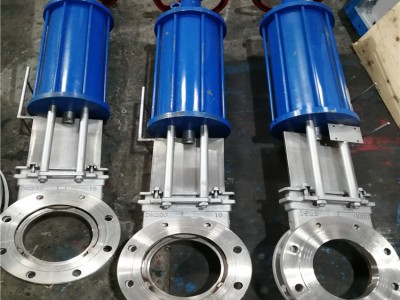

气动高温刀型闸阀PZ673W-10NR，耐高温闸阀概述
气动调节刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的声场合。
双作用：对阀门开启和关闭的两位式控制；
单作用：（弹簧复位）：在电路和气路切断或故障时，阀门自动开启或关闭。
气动高温刀型闸阀PZ673W-10NR可选附件
1、 单或双控电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。
2、 接近开关。
3、 气源处理三联件（包括减压阀、过滤器、油雾器）。
4、 电/气动阀门定位器（调节型用）。
5、 手轮机构。
气动高温刀型闸阀PZ673W-10NR采用了目前市场上耐高温材料，2520这种材质本身具有耐高温的特性，再加上我公司技术团队的设计制造出耐高温排渣阀，我们通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修，价格低，是目前市场上高温阀门的不二选择。
结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
气动高温刀型闸阀PZ673W-10NR产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
气动高温刀型闸阀PZ673W-10NR主要外形及连接尺寸(mm)
MPa
DN
L
D
D1
D2
H
N-M
D0
1.0
50
43
160
125
100
330
4-M16
180
65
46
180
145
120
360
4-M16
180
80
46
195
160
135
390
4-M16
220
100
52
215
180
155
440
8-M16
220
125
56
245
210
185
510
8-M16
230
150
56
280
240
210
600
8-M20
280
200
60
335
295
265
700
8-M20
360
250
68
390
350
320
840
12-M20
360
300
78
440
400
368
960
12-M20
400
350
78
500
460
428
1110
16-M20
400
400
102
565
515
482
1250
16-M22
400
450
114
615
565
532
1380
20-M22
530
500
127
670
620
585
1530
20-M22
530
600
154
780
725
685
1800
20-M27
600
