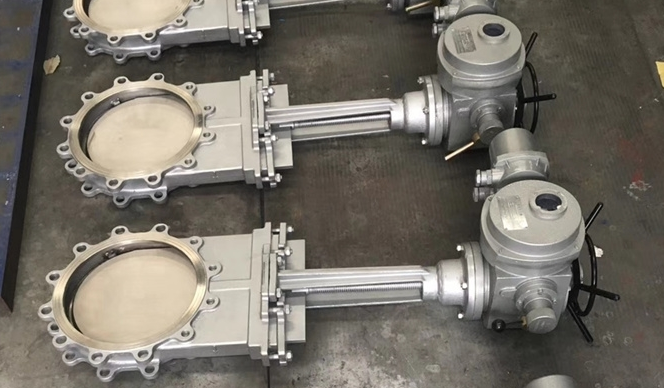

电动高温插板阀、耐高温插板门

点击图片查看原图

产品：	浏览次数：42电动高温插板阀、耐高温插板门
品牌：	巨晨
型号：	PZ973W-10NR
材质：	2520不锈钢
性能：	耐高温
单价：	4000.00元/台
最小起订量：	1 台
供货总量：	1000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-10-31 13:40

详细信息

PZ973W-10NR电动高温插板阀、耐高温插板门概述

该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤炭、采矿等工程，满足了现在工、农业的自动化要求。

电动高温插板阀、耐高温插板门特点

1、启闭迅速、平稳可靠、自动化程度高
2、安装高度及位置不受限制
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作
4、配有手动，万一供电中断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

电动高温插板阀、耐高温插板门电动装置参数

1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级。
3、防水型：防水型产品具有防尘、防浸水（IP67）的外壳防护等级。
4、防爆型（EX）：防爆等级为DII BT4/DII CT4（不含乙炔）。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。

电动高温插板阀、耐高温插板门主要性能规范

型号	公称压力PN（MPa）	试验压力Ps(MPa)			适用介质	工作温度（℃）
		壳体	密封（液）	低压密封（气）
PZ973H-10 PZ973H-10C	1.0	1.5	1.1	0.6	渣水混合物、空气灰混合物	≤400
Z973H-16C	1.6	2.4	1.8
Z973H-10V	1.0	1.5	1.1	0.6	干灰煤渣钢渣	540
Z973H-10NR						1000

电动高温插板阀、耐高温插板门主要尺寸及重量

公称压力PN(MPa)	公称通径DN(mm)	尺寸(mm)									电动装置型号	公称转矩(N.m)	电动机功率(KW)	重量(kg)
公称压力PN(MPa)	公称通径DN(mm)	L	D1	D2	D	b	n-φd	N-M	f	H	电动装置型号	公称转矩(N.m)	电动机功率(KW)	重量(kg)
1.0	50	65	165	125	95	14	2-φ18	2-M16	3	370	DZ10	100	0.25	58
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	64
	80	70	200	160	132	15	4-φ18	4-M16	3	590	DZ10	100	0.25	72
	100	70	220	180	156	16	4-φ18	4-M16	3	780	DZ20	200	0.37	84
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	90
	200	80	340	295	266	18	4-φ22	4-M20	3	1033	DZ30	300	0.55	120
	250	86	395	350	320	18	6-φ22	6-M20	3	1080	DZ30	300	0.55	208
	300	92	445	400	370	18	8-φ22	4-M20	3	1170	DZ30	300	0.55	232
	350	100	505	460	428	18	10-φ22	6-M20	3	1250	DZ30	300	0.55	240
	400	110	565	515	480	20	8-φ26	8-M24	4	1332	DZ45	450	1.5	270
	450	120	615	565	530	22	10-φ26	10-M24	4	1480	DZ60	600	2.2	389
	500	130	670	620	565	24	10-φ26	10-M24	4	1530	DZ120	1200	3	440
1.6	50	65	165	125	99	14	2-φ18	2-M16	3	370	DZ10	100	0.25	60
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	68
	80	70	200	160	132	15	4-φ18	4-M26	3	590	DZ10	100	0.25	74
	100	70	220	180	156	15	4-φ18	4-M26	3	780	DZ20	200	0.37	88
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	106
	200	80	340	295	266	16	8-φ22	4-M20	3	1033	DZ30	300	0.55	124
	250	94	405	355	319	18	8-φ22	4-M20	3	1080	DZ30	300	0.55	218
	300	98	460	410	370	18	6-φ26	6-M24	3	1170	DZ30	300	0.55	240
	350	100	520	470	429	18	8-φ26	8-M24	3	1250	DZ30	450	1.5	275
	400	110	580	525	485	20	10-φ30	6-M27	4	1332	DZ45	450	1.5	290
	450	120	640	585	548	22	10-φ30	10-M27	4	1480	DZ60	600	2.2	390
	500	130	715	650	609	24	10-φ33	10-M30	4	1530	DZ120	1200	3	460
