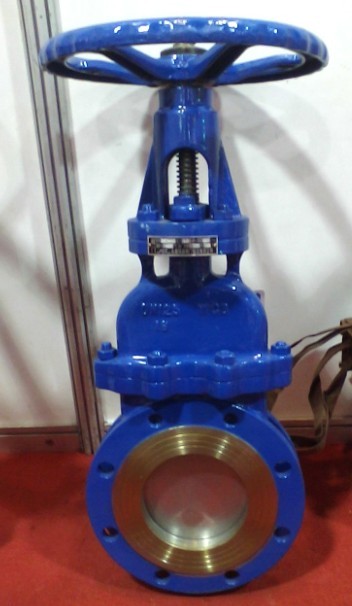

DMZ73H/W/Y-10C/16P手动高温暗板刀型闸阀，耐磨刀闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。
结构特点：
手动高温暗板刀型闸阀，耐磨刀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
手动高温暗板刀型闸阀，耐磨刀闸阀试行标准：
设计制造： JB/T8691-1998
结构长度： GB/T151882-94
法兰连接： GB/T91131-2000、JB/T79-94
试验与验收： GB/T13927-92
设计制造 Design and manufacture:JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
手动高温暗板刀型闸阀，耐磨刀闸阀主要零部件材质 Key parts material
| 阀体、上盖Valve body, upper cap | 碳钢、不锈钢Carbon steel, stainless steel |
| 阀板Valve plate | 不锈钢stainless steel |
| 阀杆Stem | 不锈钢stainless steel |
| 密封圈Seal ring | 橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy |
手动高温暗板刀型闸阀，耐磨刀闸阀主要性能规范 Key performance indicators
| 公称压力Nominal pressure | PN |
| 壳体试验Casing test | 1.5XPN |
| 密封试验Leak test | 1.1XPN |
| 工作温度Operating temperature |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃ |
| 适用介质Working medium | 纸浆、污水、煤煤气等paper pulp, sewage, coal slurry |
手动高温暗板刀型闸阀，耐磨刀闸阀主要外形及连接尺寸Profile and connection dimension Unit:mm
| 公称压力Nominal pressure（MPa） | 公称通径Nominal through diameter（mm） | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 150 | 70 | 280 | 240 | 210 | 475 | 8-M20 | 280 |
| 200 | 80 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
| 250 | 85 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
| 300 | 100 | 440 | 400 | 368 | 480 | 12-M20 | 400 | |
| 350 | 100 | 500 | 460 | 428 | 885 | 16-M20 | 400 | |
| 400 | 110 | 565 | 515 | 782 | 990 | 16-M22 | 400 | |
| 450 | 120 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
| 500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
| 600 | 140 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
| 700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | |
| 800 | 190 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
| 900 | 200 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | |
| 1000 | 1220 | 1160 | 1150 | 2780 | 28-M33 |
配电动Electric |
