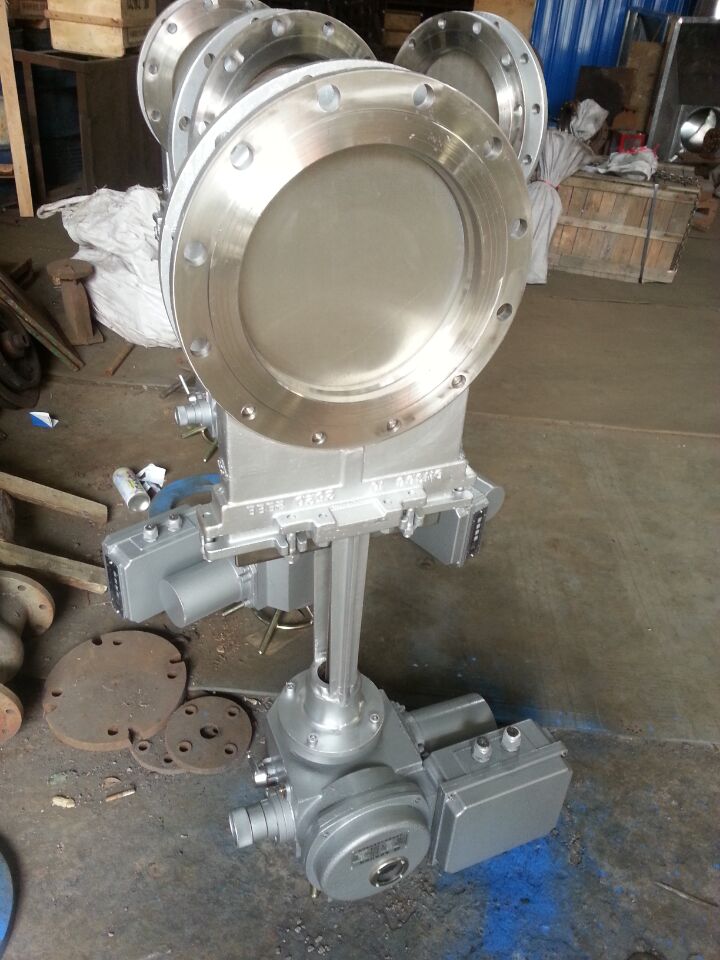

PZ973W电动耐磨耐高温刀闸阀、耐高温刀型闸板阀特点：
1、启闭迅速，平稳可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
PZ973W电动耐磨耐高温刀闸阀、耐高温刀型闸板阀电动装置参数：
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。
PZ973W电动耐磨耐高温刀闸阀、耐高温刀型闸板阀应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。造纸工业——用于任何浓度纸浆、料水混合物。制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。电站除灰——用于灰渣浆。
标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
PZ973W电动耐磨耐高温刀闸阀、耐高温刀型闸板阀性能参数：
|
公称压力 |
PN |
|
壳体试验 |
1.5 Mpa |
|
密封试验 |
1.1 Mpa |
|
工作温度 |
橡胶≤80℃四氟密封≤180℃ 硬密封≤425℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
PZ973W电动耐磨耐高温刀闸阀、耐高温刀型闸板阀零件材质：
|
阀体、上盖 |
碳钢、不锈钢 |
|
阀板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
PZ973W电动耐磨耐高温刀闸阀、耐高温刀型闸板阀连接尺寸(mm)：
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
D0 |
L0 |
L1 |
L2 |
N-M |
电装 |
电机 |
公称 |
重量 |
|
0.6 |
50 |
50 |
90 |
110 |
370 |
365 |
283 |
326 |
219 |
4-M12 |
DZ10 |
0.25 |
100 |
52.3 |
|
65 |
50 |
110 |
130 |
460 |
365 |
283 |
326 |
219 |
4-M12 |
DZ10 |
0.25 |
100 |
53 |
|
|
80 |
50 |
125 |
150 |
590 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
55 |
|
|
100 |
50 |
145 |
170 |
780 |
365 |
283 |
326 |
219 |
4-M16 |
DZ10 |
0.25 |
100 |
57.4 |
|
|
125 |
50 |
175 |
200 |
950 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
62 |
|
|
150 |
60 |
200 |
225 |
980 |
365 |
283 |
326 |
219 |
8-M16 |
DZ10 |
0.25 |
100 |
71.3 |
|
|
200 |
60 |
255 |
280 |
1053 |
365 |
283 |
371 |
219 |
8-M16 |
DZ15 |
0.37 |
150 |
80.5 |
|
|
250 |
70 |
310 |
335 |
1060 |
365 |
283 |
371 |
219 |
12-M16 |
DZ20 |
0.37 |
200 |
99.6 |
|
|
300 |
80 |
362 |
395 |
1230 |
365 |
283 |
371 |
219 |
12-M20 |
DZ20 |
0.37 |
200 |
122.7 |
|
|
350 |
90 |
412 |
445 |
1250 |
365 |
283 |
371 |
219 |
12-M20 |
DZ30 |
0.55 |
300 |
148 |
|
|
400 |
100 |
462 |
498 |
1767 |
365 |
283 |
371 |
219 |
16-M20 |
DZ30 |
0.55 |
300 |
158 |
