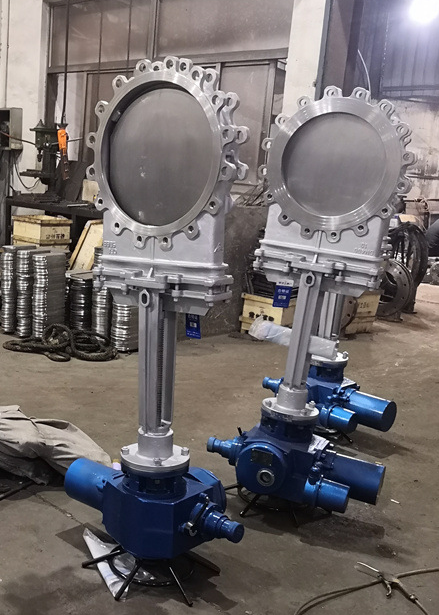

点击图片查看原图
PZ973W-10NR电动高温加长杆刀型闸阀、带散热片刀闸阀、高温排渣阀优点：
1、阀门整体采用2520（310S）材质，可以耐温到1050℃。
2、该阀门具有结构长度短，可节省材料、管道负荷小等特点。
3、阀体上的导向条，使得闸板能够正确运动。
4、如采用带盖的设计能够解决传统刀闸阀外漏的通病，此类刀阀不外漏。
5、采用电动装置驱动，可以在高空工作。
6、此类阀门的耐温性能要求很高，目前只能采用硬密封。
电动高温加长杆刀型闸阀、带散热片刀闸阀特点：
PZ973W-6NR、PZ973W-10NR、PZ973W-16NR电动高温刀闸阀能适应高温、低温等恶劣环境下工作，特别是在1000度左右高温下工作，无需任何冷却装置，且不变形的特点、同时刀闸阀具有手动、电动功能，密封性能好，阀板、阀体均使用高合金材料，尤其是锅炉排灰渣系统中*的阀门。
PZ973W-6NR、PZ973W-10NR、PZ973W-16NR电动高温刀闸阀采用了目前市场上耐高温材料，2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片来达到保护电动的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修，价格低，是目前市场上高温阀门的*。
电动装置参数：
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外。
3、防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
4、防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。
5、环境温度：-20℃~40℃
6、可选：配电气控制器
电动高温加长杆刀型闸阀、带散热片刀闸阀主要性能规范：
|
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤1000℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
电动高温加长杆刀型闸阀、带散热片刀闸阀主要外形及连接尺寸(mm)：
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
