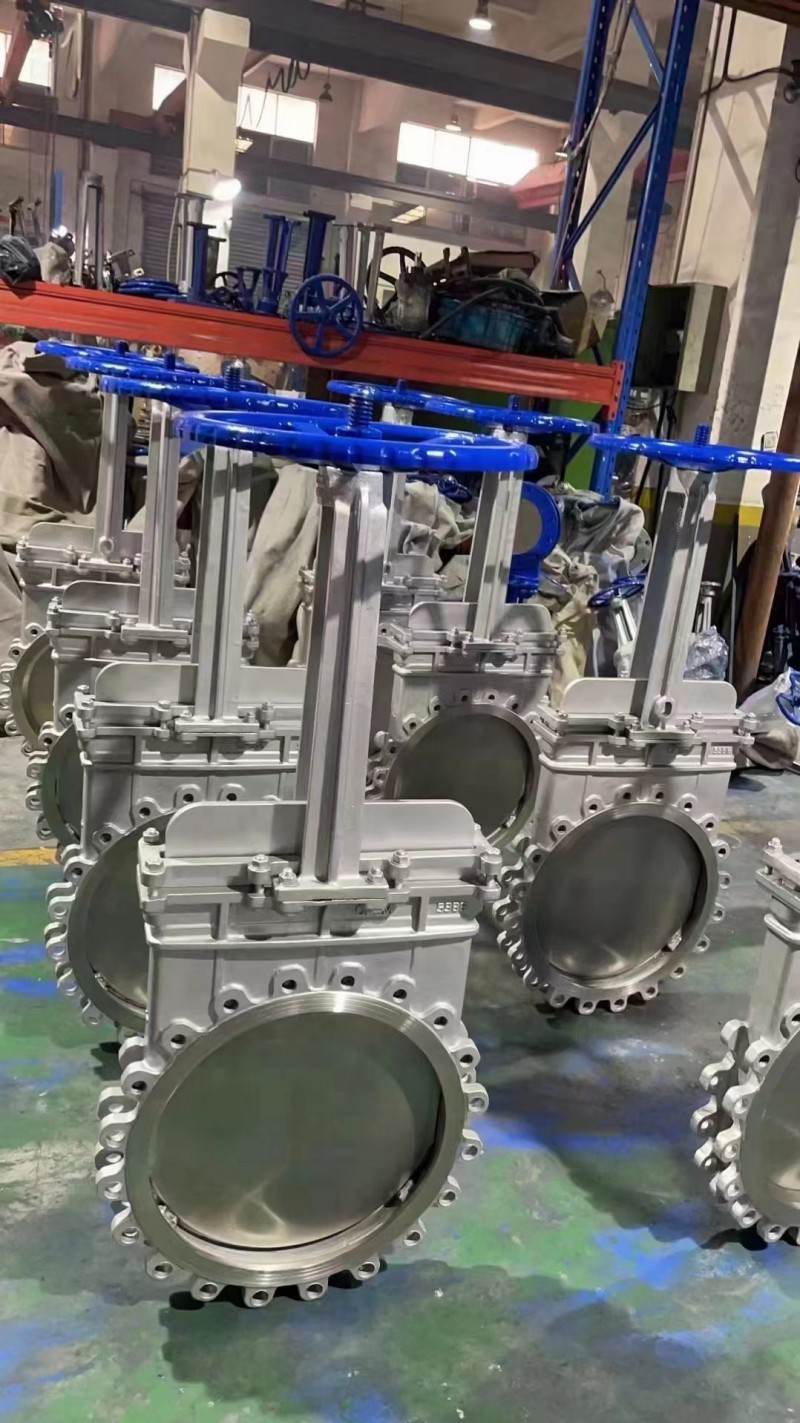

点击图片查看原图PZ73Y-10P对夹式手动刀闸阀,PZ73X/H/f-16p手动不锈钢刀型闸阀采用手轮驱动，一般为小口径阀门，具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
阀体材质:铸钢(WCB)、不锈钢（304、316）、2520
公称压力： 150LB
公称通径：DN50-600mm NPS2”-24”
适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)
连接法兰、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
密封型式：硬密封（H、Y）、软密封（X、F）
泄漏量： 硬密封：D级（液体）、软密封：A级（零泄漏）
驱动方式：手轮驱动
PZ73Y-10P对夹式手动刀闸阀主要零部件材料：
|
阀体、上盖 |
碳钢、不锈钢 |
|
阀板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
PZ73Y-10P对夹式手动刀闸阀主要性能规范：
|
公称压力 |
PN |
|
壳体试验 |
1.5 Mpa |
|
密封试验 |
1.1 Mpa |
|
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
PZ73Y-10P对夹式手动刀闸阀主要外形尺寸：单位：mm
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
8 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
10 |
|
|
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
12 |
|
|
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
14 |
|
|
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
22 |
|
|
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
29 |
|
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
38 |
|
|
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
66 |
|
|
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
100 |
|
|
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
119 |
|
|
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
195 |
|
|
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
285 |
|
|
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
389 |
|
|
600 |
154 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
529 |
