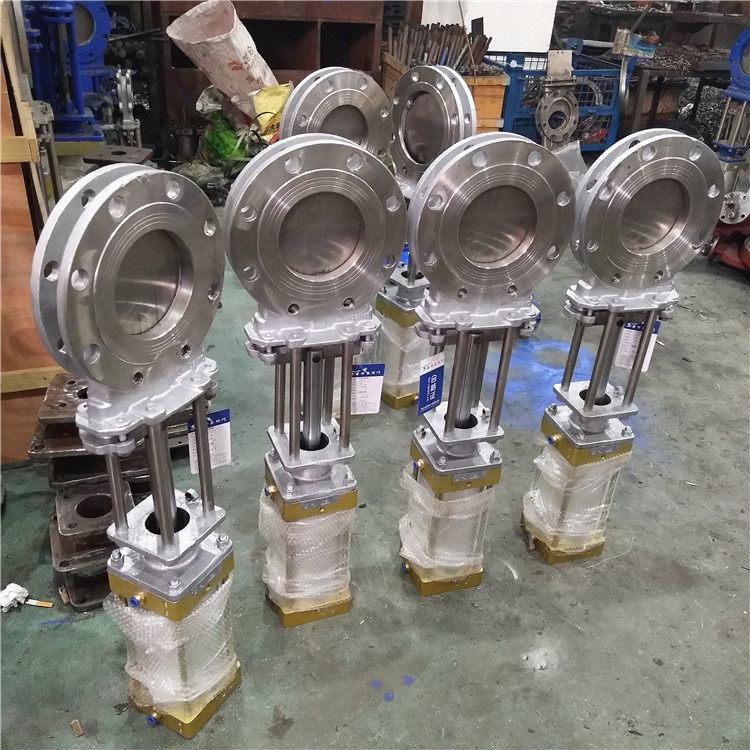

PZ673H气动薄型闸阀，耐磨刀闸阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，密封可靠、操作轻便灵活，用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中介质。
PZ673H气动薄型闸阀借助压缩空气驱动的阀门。气动薄型闸阀简单地说就是用气动执行器控制阀门,从而实现阀的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。本类阀门在管道中一般应当水平安装。
可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ673H-10C~16C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ673F-10P~16P |
||||
|
PZ673Y-10P~16P |
PZ673H气动薄型闸阀零部件材料】
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料
|
型号 |
材料 |
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
PZ673H-10C~16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
PZ673F-10P~16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
PZ673Y-10P~16P |
CF8 (304) |
0Cr18Ni9 (304) |
||
PZ673H气动薄型闸阀外形及结构尺寸 (PN10)】
PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
|
200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
