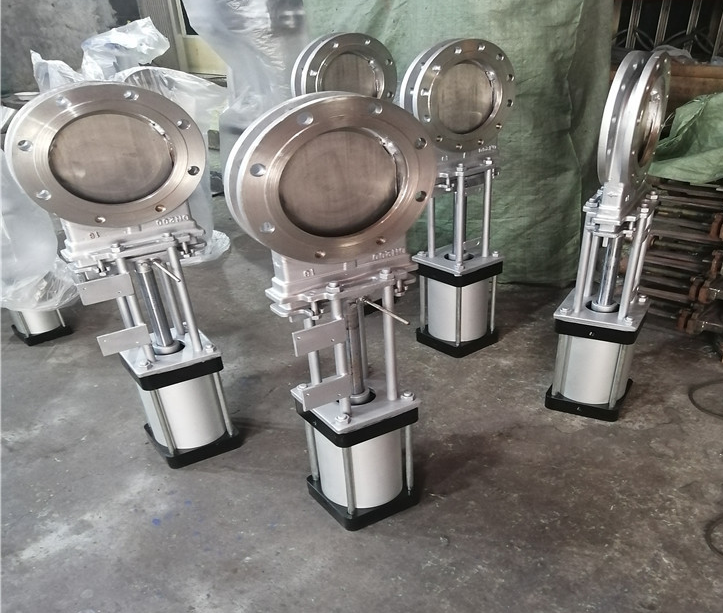

PZ673X/H/Y-10C/16P气动不锈钢硬密封刀型闸阀，硬密封刀型闸阀、耐磨刀闸阀是闸阀的一种，是直行程切断阀门，刀闸阀的阀板头部有斜刃口，对介质具有一定的切断作用，适合用于含纤维及固体颗粒介质及污水处理系统中，可佩手动，气动，电动执行器，广泛使用于造纸，采矿，化工，污水处理等过程自控系统中。
1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、手动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。
气动不锈钢硬密封刀型闸阀，硬密封刀型闸阀性能参数：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
48 |
90 |
110 |
335 |
4-M12 |
1.0 |
50 |
48 |
100 |
125 |
335 |
4-M16 |
|
65 |
48 |
110 |
130 |
363 |
4-M12 |
65 |
48 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
51 |
125 |
150 |
395 |
4-M16 |
80 |
51 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
51 |
145 |
170 |
465 |
4-M16 |
100 |
51 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
57 |
175 |
200 |
530 |
8-M16 |
125 |
57 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
57 |
200 |
225 |
630 |
8-M16 |
150 |
57 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
70 |
255 |
280 |
750 |
8-M16 |
200 |
70 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
70 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
76 |
362 |
395 |
1120 |
12-M20 |
300 |
76 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
76 |
412 |
445 |
1260 |
12-M20 |
350 |
76 |
428 |
460 |
1260 |
16-M20 |
||
|
400 |
89 |
462 |
495 |
1450 |
16-M20 |
400 |
89 |
482 |
515 |
1450 |
16-M22 |
||
|
450 |
89 |
518 |
550 |
1600 |
16-M20 |
450 |
89 |
532 |
565 |
1600 |
20-M22 |
||
|
500 |
114 |
568 |
600 |
1800 |
16-M20 |
500 |
114 |
585 |
620 |
1800 |
20-M22 |
||
|
600 |
114 |
670 |
705 |
2300 |
20-M22 |
600 |
114 |
685 |
725 |
2300 |
20-M27 |
气动不锈钢硬密封刀型闸阀，硬密封刀型闸阀注意事项：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.必须定期保养，不得随意碰撞及挤压，以免影响密封。
