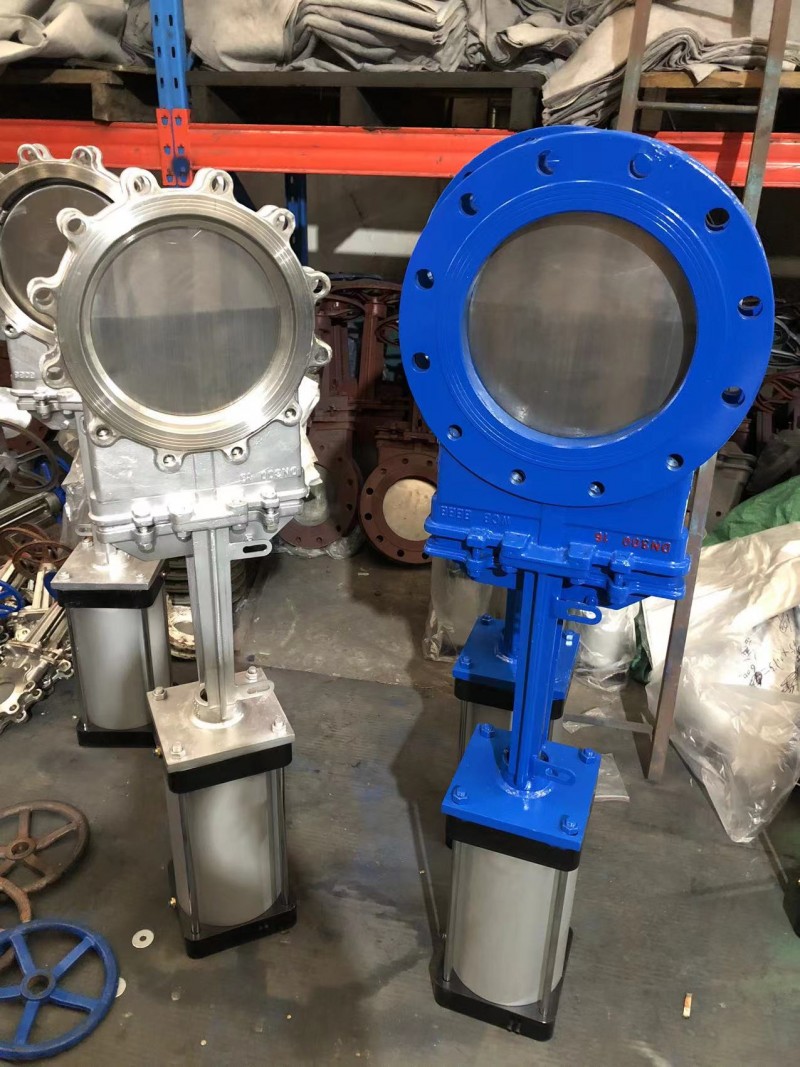

Z673Y-10C气动刀型闸阀， Z673X-10C、Z673H、Z673Y气动刀型闸阀、对夹式气动刀闸阀，耐磨不锈钢刀型阀的使用范围为：
1.采矿、洗洗煤、钢铁工业--用于洗洗煤管道、滤渣浆管道等、排灰管道；
2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水；
3.造纸工业--用于任何浓度纸浆、料水混合物；
4.电站除灰--用于灰渣浆液。
十二、150以上口径，采用全封闭结构，更能有效开启和防止泄漏。
十三、 氟橡胶密封面能达到密封效果,提高使用温度。
十四、橡胶密封面直接硫化在阀体内,不会脱落。
1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部 ）。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力）。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
Z673Y-10C气动刀型闸阀安装及使用说明
Z673Y-10C气动刀型闸阀维护
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
Z673Y-10C气动刀型闸阀主要零部件材质：
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢 |
不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
Z673Y-10C气动刀型闸阀主要外形及连接尺寸(mm):
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
8 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
10 |
|
|
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
12 |
|
|
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
14 |
|
|
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
22 |
|
|
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
29 |
|
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
38 |
|
|
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
66 |
|
|
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
100 |
|
|
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
119 |
|
|
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
195 |
|
|
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
285 |
|
|
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
389 |
|
|
600 |
154 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
529 |
|
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
790 |
