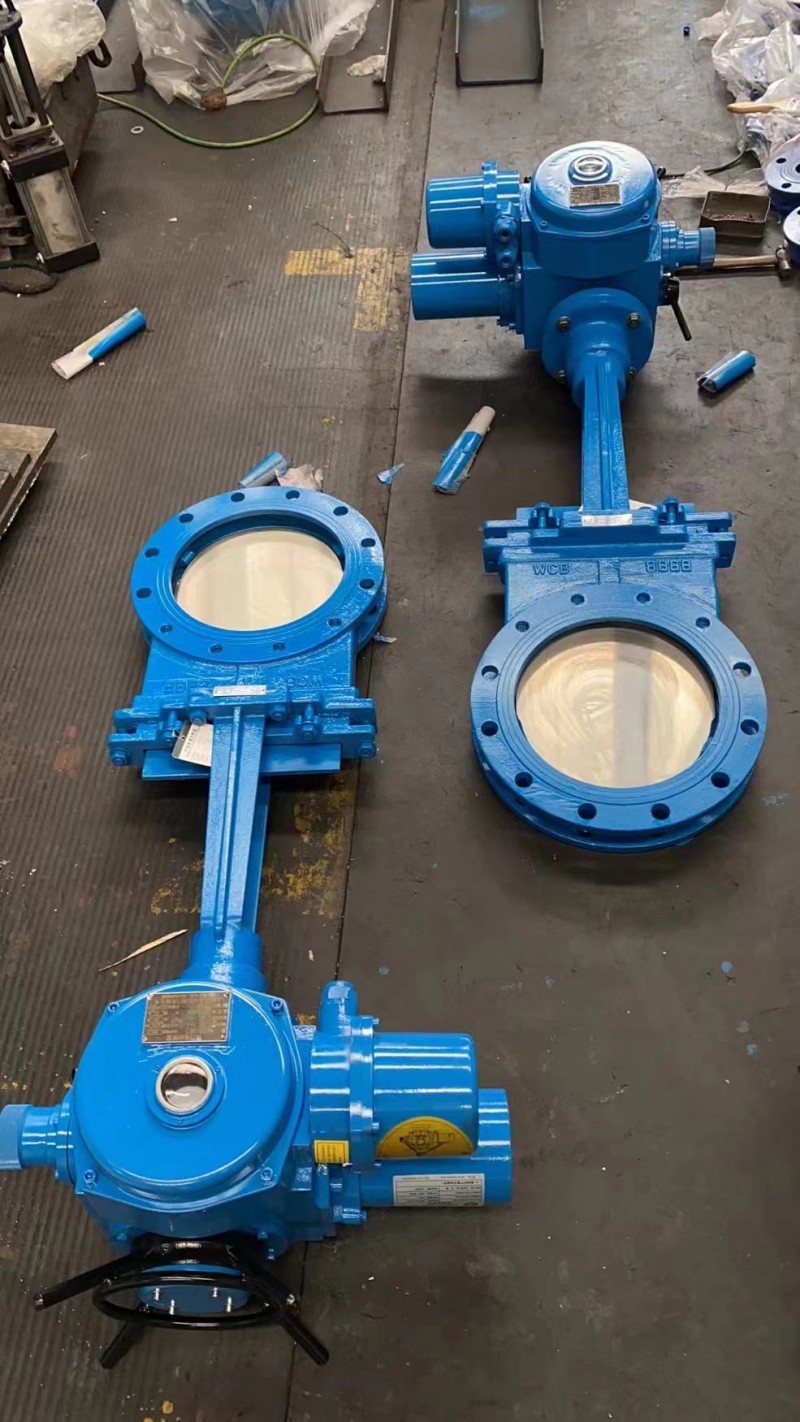

点击图片查看原图
泥浆用电动刀闸阀Z973H-10C具有刚性好，流阻系数小、设计合理、结构紧凑，通道流畅等优点，密封可靠。电动浆液闸阀广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。
泥浆用电动刀闸阀Z973H-10C是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。气动穿透式不锈钢插板阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。根据客户要求可配电磁阀、限位开关、过滤器等。
泥浆用电动刀闸阀Z973H-10C产品特点：
泥浆用电动刀闸阀Z973H-10C：电动驱动、对夹式连接、明杆平行式刚性单闸板，Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢，公称压力 PN6~16，阀体材料为碳素钢的闸阀。配有多回转式电动装置，使阀板作上下直线运动，并可实现远程控制电动阀门的打开或关闭。通径范围：DN50~DN500，使用温度 ≤100℃，广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。
四、泥浆用电动刀闸阀Z973H-10C 电动装置参数及特点：
1、电源：AC380V、50HZ。
泥浆用电动刀闸阀Z973H-10C主要零件材料：
型号
材料
阀体
阀杆
密封面
填料
PZ973H-10C
WCB
2Cr13
硬质合金、聚四氟乙烯
聚四氟乙烯、柔性石墨环
PZ973H-16C
PZ973F-10P
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P
CF8 (304)
0Cr18Ni9 (304)
PZ973Y-16P
泥浆用电动刀闸阀Z973H-10C连接尺寸：
DN
L
D
D1
D2
H
z×M
D0
50
43
160
125
100
285
4×M16
180
65
46
180
145
120
298
4×M16
180
80
46
195
160
135
315
4×M16
220
100
52
215
180
155
365
8×M16
220
125
56
245
210
185
400
8×M16
230
150
56
280
240
210
475
8×M20
280
200
60
335
295
365
540
8×M20
360
250
68
390
350
320
630
12×M20
360
300
78
440
400
368
780
12×M20
400
350
78
500
460
428
885
16×M20
400
400
102
565
515
482
990
16×M22
400
450
114
615
565
532
1100
20×M22
530
500
127
670
620
585
1200
20×M22
530
600
154
780
725
685
1450
20×M27
600
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～425℃。
6、可选：配电气控制器。
