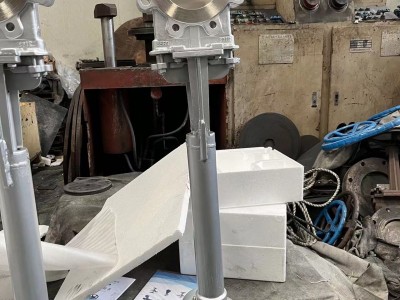

PZ973W-10NR/310S不锈钢电动高温刀闸阀、高温排渣阀耐温1000度℃ 适用于高温物料的控制，在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制采用了目前市场上耐高温材料，310S跟 2520这种材质本身具有耐高温的特性，通过加长阀杆，增加散热片等来达到保护的作用，有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端，本产品适合于炼铁，电站，高温煤炉等行业，相比其他阀门结构简单，操作方便，易于维修，价格低，是目前市场上高温阀门的可能选择。
PZ43W-10NR高温刀型排渣阀,高温刀闸阀型号代表：阀门类型代号：“PZ”表示刀型闸阀；
驱动形式代号：“”表示手动；
连接形式代号：“4”表示法兰式；7代表对夹式
结构形式代号：“3”表示单闸板；
密封面材料代号：“F”表示PTFE ；H,W,y硬密封
310S不锈钢电动高温刀闸阀技术参数：
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50-1200mm NPS 2"-20"
适用温度：-38-+1000℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：* （零泄漏）
适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等
配套附件：安装法兰
310S不锈钢电动高温刀闸阀主要外形及连接尺寸（mm）
|
公称 压力 （Mpa） |
公称 通径 DN |
长度 L |
法兰 外径 D |
螺栓孔 中心圆 直径D2 |
连接凸 出部分 直径D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
50 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
|
60 |
50 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
315 |
4-M16 |
200 |
|
|
100 |
50 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
|
|
125 |
50 |
245 |
210 |
185 |
400 |
8-M16 |
240 |
|
|
150 |
60 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
320 |
|
|
250 |
70 |
390 |
350 |
320 |
630 |
12-M20 |
350 |
|
|
300 |
80 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
90 |
500 |
460 |
482 |
885 |
16-M20 |
400 |
|
|
400 |
100 |
565 |
515 |
482 |
990 |
16-M22 |
450 |
|
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
500 |
|
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
550 |
|
|
600 |
130 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
160 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
