PZ673X-10C电控气动刀闸阀、刀型耐磨闸板阀、对夹式插板阀主要技术参数和性能：
工作温度：-20℃～+180℃
电磁阀电源电压：（1）24DC（2）220VAC
气源压力：Mpa:0.4～0.6
额定流量系数：230～8370
密封形式：硬密封或聚四氟乙稀软密封
阀体材质：304，ZGOCr18Ni9
作用方式：气开式，气关式
连接方式：对夹式

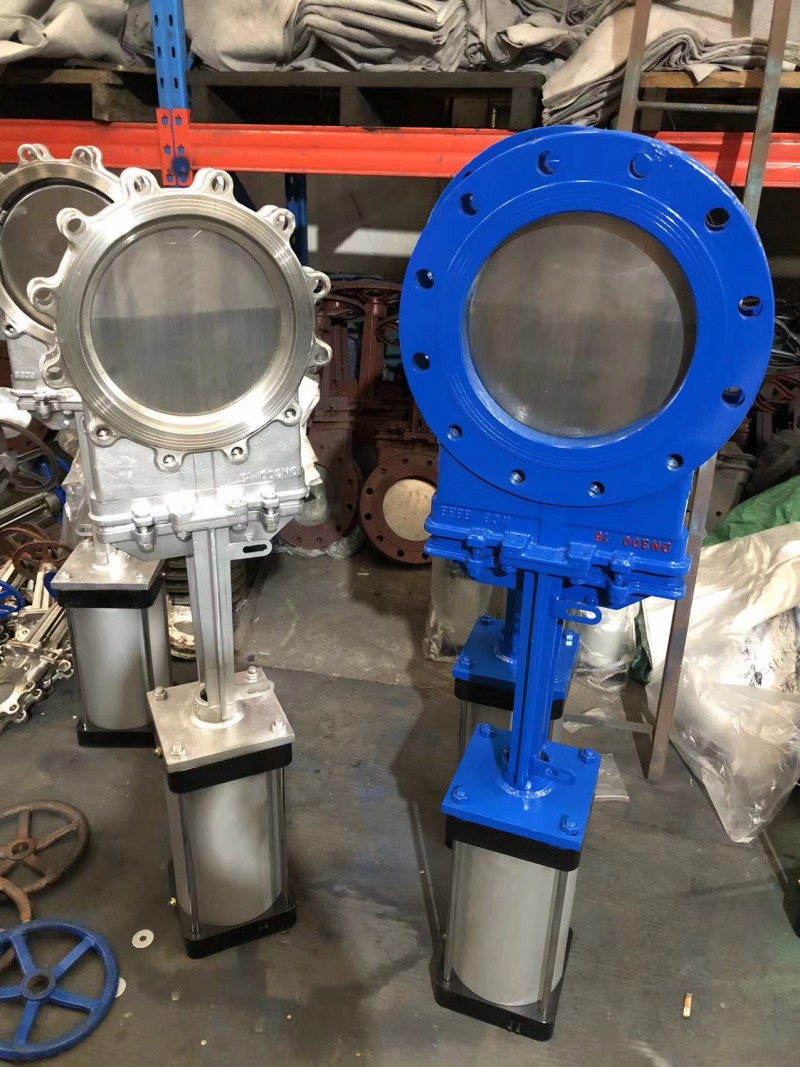

PZ673X-10C电控气动刀闸阀、刀型耐磨闸板阀、插板阀借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。本类阀门在管道中一般应当水平安装。
可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
PZ673X-10C电控气动刀闸阀、刀型耐磨闸板阀、插板阀主要性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ673X-10C电控气动刀闸阀、刀型耐磨闸板阀、插板阀主要零部件材质：
|
体、盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢、碳钢 |
不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
PZ673X-10C电控气动刀闸阀、刀型耐磨闸板阀、对夹式插板阀主要外形及连接尺寸(mm)：PZ673H、PZ673X、PZ673Y
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
43 |
90 |
110 |
335 |
4-M12 |
1.0 |
50 |
50 |
100 |
125 |
335 |
4-M16 |
|
65 |
46 |
110 |
130 |
363 |
4-M12 |
65 |
50 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
46 |
125 |
150 |
395 |
4-M16 |
80 |
50 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
52 |
145 |
170 |
465 |
4-M16 |
100 |
50 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
56 |
175 |
200 |
530 |
8-M16 |
125 |
50 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
56 |
200 |
225 |
630 |
8-M16 |
150 |
60 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
200 |
60 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
68 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
78 |
362 |
395 |
1120 |
12-M20 |
300 |
80 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
78 |
412 |
445 |
1260 |
12-M20 |
350 |
90 |
428 |
460 |
1260 |
16-M20 |
||
|
400 |
102 |
462 |
495 |
1450 |
16-M20 |
400 |
100 |
482 |
515 |
1450 |
16-M22 |
||
|
450 |
114 |
518 |
550 |
1600 |
16-M20 |
450 |
120 |
532 |
565 |
1600 |
20-M22 |
||
|
500 |
127 |
568 |
600 |
1800 |
16-M20 |
500 |
130 |
585 |
620 |
1800 |
20-M22 |
||
|
600 |
154 |
670 |
705 |
2300 |
20-M22 |
600 |
140 |
685 |
725 |
2300 |
20-M27 |
||
|
700 |
165 |
775 |
810 |
2500 |
24-M22 |
700 |
165 |
800 |
840 |
2500 |
24-M27 |
