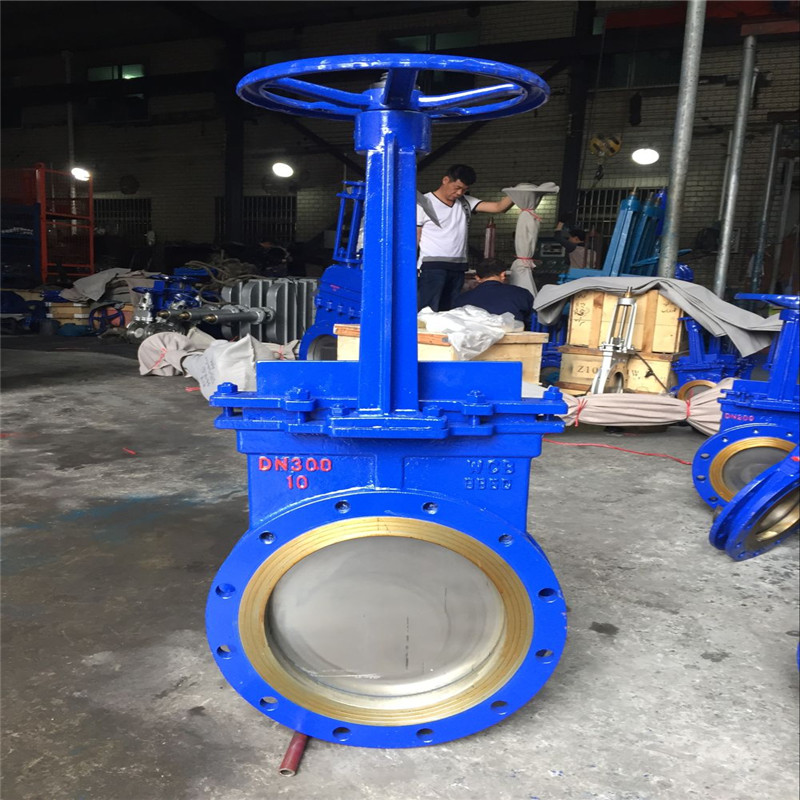

PZ43Y-10C手动刀闸阀，对夹式刀形闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。本类阀门在管道中一般应当水平安装。
PZ43Y-10C手动刀闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
PZ43Y-10C手动刀闸阀-1.0/1.6主要性能规范：
|
公称压力（Mpa）
|
壳体试验（Mpa）
|
密封试验（Mpa）
|
工作温度
|
适用介质
|
|
1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤100℃-900℃ ≤100℃ |
纸浆、污水、煤浆、灰、渣水混合物
|
PZ43Y-10C手动刀闸阀主要零部件材质：
|
体、盖
|
闸板
|
阀杆
|
密封面
|
|
不锈钢、碳钢、灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|
PZ43Y-10C手动刀闸阀主要外形及连接尺寸：
|
Mpa
|
DN
|
L
|
D1
|
D2
|
H
|
N-M
|
D0
|
重量（Kg）
|
|
1.0
|
50
|
48
|
100
|
125
|
285
|
4-M16
|
180
|
8
|
|
65
|
48
|
120
|
145
|
298
|
4-M16
|
180
|
10
|
|
|
80
|
51
|
135
|
160
|
315
|
4-M16
|
220
|
12
|
|
|
100
|
51
|
155
|
180
|
365
|
8-M16
|
220
|
14
|
|
|
125
|
57
|
185
|
210
|
400
|
8-M16
|
230
|
22
|
|
|
150
|
57
|
210
|
240
|
475
|
8-M20
|
280
|
29
|
|
|
200
|
70
|
265
|
295
|
540
|
8-M20
|
360
|
38
|
|
|
250
|
70
|
320
|
350
|
630
|
12-M20
|
360
|
66
|
|
|
300
|
76
|
368
|
400
|
780
|
12-M20
|
400
|
100
|
|
|
350
|
76
|
428
|
460
|
885
|
16-M20
|
400
|
119
|
|
|
400
|
89
|
482
|
515
|
990
|
16-M22
|
400
|
195
|
|
|
450
|
89
|
532
|
565
|
1100
|
20-M22
|
530
|
285
|
|
|
500
|
114
|
585
|
620
|
1200
|
20-M22
|
530
|
389
|
|
|
600
|
114
|
685
|
725
|
1450
|
20-M27
|
600
|
529
|
|
|
700
|
127
|
800
|
840
|
1700
|
24-M27
|
600
|
790
|
|
|
800
|
127
|
898
|
950
|
2000
|
24-M30
|
680
|
850
|
|
|
900
|
154
|
998
|
1050
|
2300
|
28-M30
|
680
|
900
|
|
|
1000
|
165
|
1110
,
|
1160
|
2500
|
28-M30
|
700
|
1050
|
|
|
1200
|
190
|
1325
|
1380
|
2800
|
32-M36
|
800
|
1300
|
|
|
1.6
|
50
|
48
|
100
|
125
|
285
|
4-M16
|
180
|
8.5
|
|
65
|
48
|
120
|
145
|
295
|
4-M16
|
180
|
10.7
|
|
|
80
|
51
|
135
|
160
|
315
|
8-M16
|
220
|
13
|
|
|
100
|
51
|
155
|
180
|
365
|
8-M16
|
220
|
15
|
|
|
125
|
57
|
185
|
210
|
400
|
8-M16
|
230
|
23.5
|
|
|
150
|
57
|
210
|
240
|
475
|
8-M20
|
280
|
31
|
|
|
200
|
70
|
265
|
295
|
540
|
12-M20
|
360
|
40.7
|
|
|
250
|
70
|
320
|
355
|
630
|
12-M22
|
360
|
70
|
|
|
300
|
76
|
375
|
410
|
780
|
12-M22
|
400
|
107
|
|
|
350
|
76
|
435
|
470
|
885
|
16-M22
|
400
|
129
|
|
|
400
|
89
|
485
|
525
|
990
|
16-M27
|
400
|
215
|
|
|
450
|
89
|
545
|
585
|
1100
|
20-M27
|
530
|
305
|
|
|
500
|
114
|
608
|
650
|
1200
|
20-M30
|
530
|
410
|
|
|
600
|
114
|
718
|
770
|
1450
|
20-M36
|
600
|
550
|
|
|
700
|
127
|
788
|
840
|
1700
|
24-M36
|
600
|
820
|
