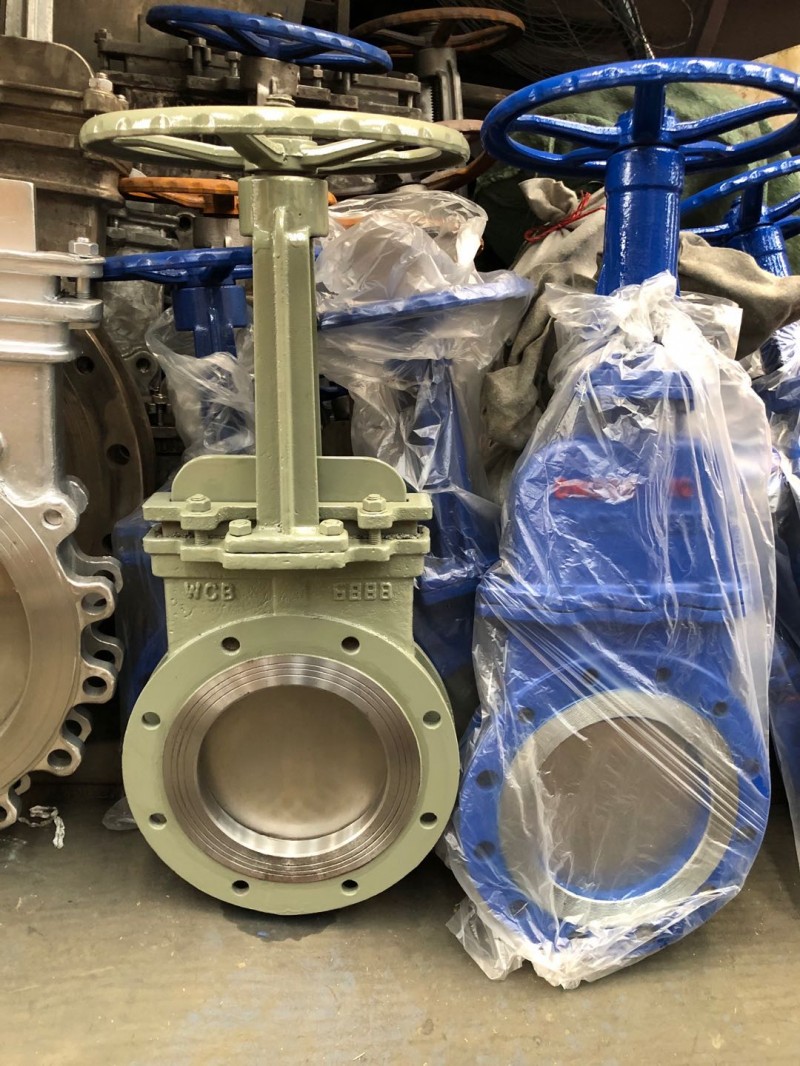

点击图片查看原图
PZ73H-10C手动薄型闸阀的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
PZ73H-10C手动薄型闸阀的结构特点：
1、刀型闸阀按照口径不同制成暗杆和明杆两种型号，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。可提升的闸板密封面，可刮除密封面粘着物，自动清除杂物。
2、不锈钢闸板可防止腐蚀引起的密封泄漏。
3、短结构长度、可节省原料、安装空间，也可有效支持管道强度。
4、三角形的支架节省原材料，保证需要的力学性能。
5、阀体上的导向块使闸板正确运动，挤压块保证闸板有效密封。
6、阀体加强筋设计提高阀体强度。
7、刀型闸阀内部可制成V型、三角形，以适应流体调节控制要求。
8、刀型闸阀可以配置手轮、手动链轮、正齿轮、伞齿轮、气动、电动、液动和电液动。
PZ73H-10C手动薄型闸阀应用范围：
刀型闸阀广泛应用于造纸、纸浆工业、工业污水和城市污水处理、化工厂、煤矿厂、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
PZ73H-10C手动薄型闸阀主要性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
PZ73H-10C手动薄型闸阀主要零部件材质：
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
PZ73H-10C手动薄型闸阀主要外形连接尺寸：
MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
285
4-M16
180
8
65
46
180
145
120
298
4-M16
180
10
80
46
195
160
135
315
4-M16
220
12
100
52
215
180
155
365
8-M16
220
14
125
56
245
210
185
400
8-M16
230
22
150
56
280
240
210
475
8-M20
280
29
200
60
335
295
265
540
8-M20
360
38
250
68
390
350
320
630
12-M20
360
66
300
78
440
400
368
780
12-M20
400
100
350
78
500
460
428
885
16-M20
400
119
400
102
565
515
482
990
16-M22
400
195
450
114
615
565
532
1100
20-M22
530
285
500
127
670
620
585
1200
20-M22
530
389
600
154
780
725
685
1450
20-M27
600
529
