永嘉县巨晨阀门有限公司

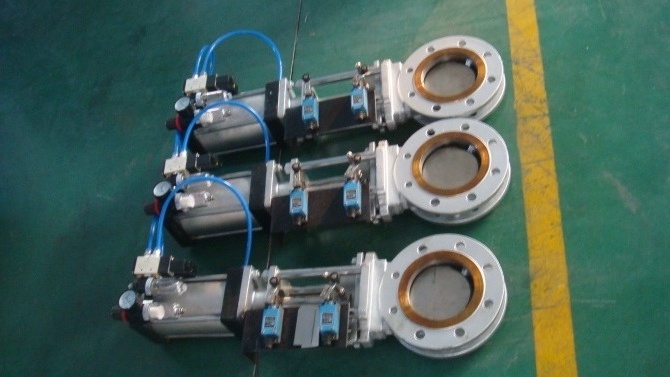

PZ673H-10C气动灰渣阀、单夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施，便于维修，使用寿命长。刀型闸阀广泛应用于飞灰处理、散状物料输送、化工厂、食品饮料、造纸、纸浆工业、工业污水、城市污水处理行业。  其主要性能如下：
①闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物。
②闸板选用全材质不锈钢，可有效的防止密封泄漏。
③上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
④占用有效空间小，能有效支持管道的强度，




PZ673H-10C气动灰渣阀设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
PZ673H-10C气动灰渣阀性能参数：
公称压力 	PN
壳体试验 	1.5 Mpa
密封试验 	1.1 Mpa
工作温度 	橡胶≤80℃ 四氟密封≤180℃? 硬密封≤425℃
适用介质 	糖浆、纸浆、污水、煤浆、灰、渣水混合物
PZ673H-10C气动灰渣阀零件材质：
阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金
PZ673H-10C气动灰渣阀连接尺寸(mm)：
MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
